VAC电流传感器4640-X101型精度为2%线性度为1%

VACUUMSCHMELZE 面向xEV市场的汽车开环电流传感器

VAC 电流传感器，具有坚固的汽车级霍尔元件。

VAC 在开环传感器中，磁芯气隙中的磁场强度由霍尔探头测量。它产生与场强成比例的小输出电压。放大的电压代表传感器的输出信号。



VAC 建立了新的开环电流传感器产品线，具有坚固耐用的、符合汽车标准的霍尔元件，可实现高精度和线性度。它们非常适合测量 300 A 和 600 A 范围内的直流、交流和脉冲电流。



好处：

工作温度 -40 °C 至 150 °C

宽内开口，用于电缆和矩形母线，直径约为 ø 16 / 22 mm，或 4 x 21 / 6 x 26 mm

与闭环电流传感器相比，价格具有吸引力



技术数据

在整个温度范围内，标称电流的精度为 2 %

在整个温度范围内，标称电流的线性度为 1 %

频率范围 DC 至 20 kHz

初级导体和额定电压高达 1，000 V 的测量电子元件之间的电气隔离

符合 AEC-Q100 的汽车级霍尔 IC 标准

制造将符合VDA第19卷的“技术清洁度”



典型应用

高压电动汽车

48 V 电动汽车

混合动力电动汽车



编号         标称 峰值 原型         连接

K30549 300 425 300 HP 水平/销

K30553 600 850 600 HP 水平/销

K30554 600 850 600 VP 垂直/引脚

K30555 600 850 600 V 垂直，不带引脚，用于螺钉连接

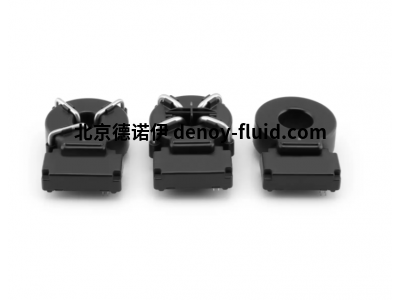

VAC 补偿电流传感器

高精度的电流测量



VAC 补偿电流传感器（闭环）采用VAC自己的磁性探头作为零场检测器，以实现电流测量的大精度。VAC 电流传感器覆盖 1.5 A 至 1，700 A 的三个量级初级电流。



优势：

低上升时间

在 0.4 – 0.7 % 的范围内具有佳的测量精度

频率范围 DC 至 200 kHz

温度依赖性非常低，初始变量几乎没有长期漂移

UL508 认证

性能高于带霍尔元件的传感器



典型应用：

变频器

光伏逆变器

风力涡轮机

电动汽车充电站

焊接逆变器

电源

机器人



典型属性

电源电压和输出可变 单极性 +5 V：电压输出 双极性± 12 V、± 15 V 或 ± 24 V：电流输出

高环境温度         +85 °C*

频率范围                 直流至 200 kHz*

最大误差               （@IPN，有效值@RT)≤ 0.7 %



VAC 补偿电流传感器的工作原理

待测电流IP在软磁芯中产生磁通量。传感器电子元件通过补偿电流I产生S相反方向的河流，并将流量的总和调节为零。这是通过磁场探头完成的，磁场探头位于磁芯的气隙中。在几kHz以上的频率下，由初级绕组、磁芯和次级绕组组成的磁性系统充当独立于电子设备的电流互感器。补偿电流的大小和形状对应于初级电流除以次级绕组的匝数。可以通过测量电阻从中获得电压。补偿电流传感器的主要优点是成像精度高，上升时间短，带宽宽。



与采用霍尔元件作为探头的补偿电流传感器相比，带磁性探头的VAC补偿电流传感器在整个应用温度范围内可实现更高的精度，并且输出信号中的噪声成分小。



产品：

VAC 4640-X100

VAC 4640-X101

VAC 4640-X102

VAC 4640-X150

VAC 4640-X151

VAC 4640-X152

VAC 4640-X154

VAC 4640-X156

VAC 4640-X256

VAC 4644-X056

VAC 4645-X010

VAC 4645-X030

VAC 4645-X060

VAC 4645-X080

VAC 4645-X211

VAC 4646-X100

VAC 4646-X101

VAC 4646-X111

VAC 4646-X112

VAC 4646-X161

VAC 4646-X200

VAC 4646-X201

VAC 4646-X300

VAC 4646-X400

VAC 4646-X410

VAC 4646-X412

VAC 4646-X413

VAC 4646-X460

VAC 4646-X651

VAC 4646-X652

VAC 4646-X653

VAC 4646-X654

VAC 4646-X662

VAC 4646-X761

VAC 4646-X763

VAC 4647-P765

VAC 4647-X160

VAC 4647-X161

VAC 4647-X260

VAC 4647-X261

VAC 4647-X262

VAC 4647-X263

VAC 4647-X264

VAC 4647-X460

VAC 4647-X461

VAC 4647-X661

VAC 4647-X662

VAC 4647-X663

VAC 4647-X664

VAC 4647-X761

VAC 4647-X762

VAC 4647-X763

VAC 4647-X764

VAC 4648-X052

VAC 4648-X053

VAC 4648-X054

VAC 4648-X300

VAC 4648-X400
