关于我们

VACUUMSCHMELZE是磁性材料和解决方案的领先制造商

我们热情地推进当今和未来的技术。作为可靠的合作伙伴，我们与客户合作开发应用解决方案，以满足不断增长的需求。我们通过突破性的解决方案突破技术界限。使用我们的材料以及我们的精炼解决方案及其特殊的磁性是使客户的系统更小、更轻、更高效，最后但并非最不重要的一点是，更安全的关键。因此，我们为节约资源和保护环境做出了重大贡献。



电流传感器

用于智能工业解决方案的开环电流传感器

新产品线



VAC 继续开发新的开环传感器，推出用于工业应用的基于霍尔的开环电流传感器新产品线。它们非常适合测量 80 A 至 120 A 范围内的直流、交流和脉冲电流。



好处：



极其紧凑的占地面积和体积

高达 200 kHz （-3 dB） 的出色频率带宽

响应时间短，<1.5 μs



在整个温度范围内，标称电流的精度为 2 %

在整个温度范围内，标称电流的线性度为 0.5 %

频率范围 DC 至 200 kHz

电气间隙和爬电距离为 8 mm

最先进的工业大厅 IC



典型应用



变频驱动器 （VFD）

不间断电源 （UPS）

电池储能系统‘



标准产品：                  初级标称电流     初级峰值电流    原型指定

T60404-N4643-P160     80                       200              K30716

T60404-N4643-P170     100                     250              K30717

T60404-N4643-P180     120                     300              K30718





用于汽车应用的开环电流传感器

VAC 建立了新的开环电流传感器产品线，具有坚固耐用的、符合汽车标准的霍尔元件，可实现高精度和线性度。它们非常适合测量 300 A 和 600 A 范围内的直流、交流和脉冲电流。



在开环传感器中，由电流引起的磁芯气隙中的磁通量由霍尔探头测量。它产生与磁通量成比例的输出电压。调节电压代表传感器的输出信号。



VAC 建立了新的开环电流传感器产品线，具有坚固耐用的、符合汽车标准的霍尔元件，可实现高精度和线性度。它们非常适合测量 300 A 和 600 A 范围内的直流、交流和脉冲电流。



好处：



工作温度 -40 °C 至 150 °C

宽内开口，用于电缆和矩形母线，直径约为 ø 16 / 22 mm，或 4 x 21 / 6 x 26 mm

与闭环电流传感器相比，价格具有吸引力





技术数据：



在整个温度范围内，标称电流的精度为 2 %

在整个温度范围内，标称电流的线性度为 1 %

频率范围 DC 至 20 kHz

初级导体和额定电压高达 1，000 V 的测量电子元件之间的电气隔离

符合 AEC-Q100 的汽车级霍尔 IC 标准

制造将符合VDA第19卷的“技术清洁度”



典型应用



高压电动汽车

48 V 电动汽车

混合动力电动汽车



标准产品：

初步零件编号 初级标称电流 初级峰值电流

K30549                        300                   425

K30553                           600                   850

K30554                       600                   850

K30555                       600                   850





差分电流传感器

最高精度，实现最大的电气安全性



闭环差分电流传感器，采用VAC发明的磁性探头，可实现最高精度。VAC 差分电流 （DI） 传感器涵盖 30 mA 至数安培的差分电流。



好处：



最大初级电流高达 200 A

带集成初级导体和初级导体开口的型号

DI 检测的最高准确度为 <1.5 %

频率范围 DC 至 10 kHz

UL 认证符合 UL508

集成电磁干扰屏蔽

+5 V单电源和电压输出，可直接连接到A/D转换器



典型应用：

光伏逆变器

电动汽车充电

变频器

医疗



技术规格：



标准和法规

我们的传感器根据IEC 61800-5-1“可调速电力驱动系统”设计。但是，传感器也符合其他标准的许多声明，例如EN 50178“用于电力装置的电子设备”或EN 62109“用于光伏电力系统的功率转换器的安全性”。此外，我们的标准类型已通过美国保险商实验室的UL508“工业控制设备”认证。类别是NMTR2（组件 - 电源电路和电机 - 安装的设备）。VAC 传感器可在文件 E317483 和 E169721 中找到。



验证和型式试验

所有新创建的系列都经过广泛的型式测试和验证。型式试验的标准在我们的数据表标题为“电气数据：（通过型式试验调查）”和“常规试验”下进行了描述。验证包括潮湿气候中的放置、潮湿气候中的交变温度、快速的温度变化、重复的开/关循环、正弦振动、连续冲击、可焊性和耐焊热测试。



产品：



4645-X150

4646-X911

4646-X921

4646-X931

4646-X932

4647-P980

4647-P981

4647-P982

4647-P983

4647-P984

4647-P985



产品详情



差分电流传感器的一个重要安全功能是监测整个系统的接地漏电流。这种系统由光伏模块或电机与逆变器组合，或电网与电池组合组成。有缺陷的系统可能对人类造成危险或引起火灾，因此相应的标准要求逆变器或充电器在对系统或人类造成危险之前与电网断开连接。



漏电流是无意的，因此对地的故障电流不可控，可能包含直接部分和交变部分，因此需要对AC/DC进行敏感监测。关键部件是VAC差分电流传感器，其测量值作为输出电压传输并由控制系统进行评估。



通常，应使用带有AC/DC敏感差分电流传感器的保护装置，其中可能发生平坦或脉动直流电，其量永久大于零。其他示例包括电源或不间断电源。



附加功能：消磁



传感器将在每次上电时自动执行消磁循环，并在大约 150 毫秒后即可使用。建议在传感器运行期间定期进行退磁。这将确保消除补偿磁芯的任何潜在剩余磁化，并且测量精度和偏移处于最佳范围内。



要执行消磁循环，请按以下步骤操作：



V裁判必须设置为 0 V，持续 >100 μs;开始内部测试电流生成

一次 V裁判重置为其参考值，将开始消磁

传感器运行 110 ms 退磁周期

在此期间，输出设置为 V外< 0.5 V

之后传感器就可以使用了

内部测试电流生成



只要V裁判设置为 0 V，电流传感器将产生测试电流，而恒定输出 V外= 出现 250 mV。此功能可用于验证传感器的正确功能。



外部测试电流生成



大多数所示的 N4646 系列传感器都为外部测试电流生成提供了额外的连接。在传感器内部，一个单独的绕组放置在磁性模块上并馈送到外部。建议施加足够高的外部电流以验证功能是否正确，并在必要时验证预期的关断阈值。



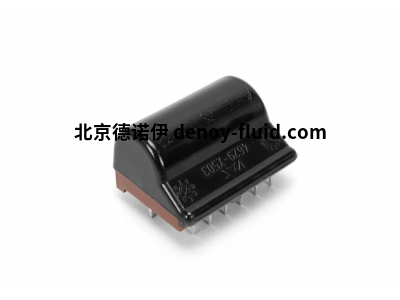

传感器型号



可用类型包括直通开口以及用于 PCB 安装的集成初级导体。这些传感器设计有两根或四根导体，用于单相和三相系统。



附加功能退磁、错误信号和内部测试可通过输入和输出 V 处的定义电平访问外和 V裁判.
