Faulhaber 无刷直流电机代表着在最小的空间内实现最佳性能



品牌介绍

Fritz Faulhaber GmbH & Co. KG（成立于1947年，当时被称为“Dr. Fritz Faulhaber Feinmechanische Werkstätten”）首先开发了微型电动机的创新技术，该技术在驱动技术成型方面具有决定性意义。这项新开发的技术是钟形电枢电机。它为FAULHABER提供的大量驱动解决方案奠定了基础。该电机最重要的元素是由Fritz Faulhaber博士开发的自支撑，无芯斜绕设计，并于1965年注册了专利。



无刷电机



连续最高性能：福尔哈伯无刷电机

FAULHABER的无刷直流电机代表着在最小的空间内实现最佳性能。它们在速度、扭矩和使用寿命方面具有最高值。它们的噪音和振动非常低。它们甚至可以处理过载和连续运行。型号范围从最小的微电机到高效的扁平电机和采用外转子技术的超强电机。



什么是无刷电机？

这种电机类型的独特之处在于名称：它无需刷子即可工作。这意味着它不需要任何滑动触点，从而确保传统直流电机（换向）中的电流传输。相反，无刷直流电机使用电子换向。



这是通过无刷电机的反向设计实现的。由铜线缠绕的线圈充当定子，而磁铁充当转子。控制电子设备引导电流，使线圈产生绕圈传播的磁场。这种圆周运动使磁转子旋转。



无刷电机如何工作？

绕组分为几个部分，交替通电。它们各自产生磁场。绕组各个部分的电源的精确控制、恒定变化在磁场变化中产生相应的模式。



磁铁的吸引和排斥以圆形方式“移动”并使转子运动。对于绝大多数无刷电机，电子传感器，即所谓的霍尔传感器，不断测量转子的位置角。电机电子设备使用其信号在旋转过程中在正确的时间打开或关闭电流，或反转电流的方向。



福尔哈伯的无刷电机是如何设计的？

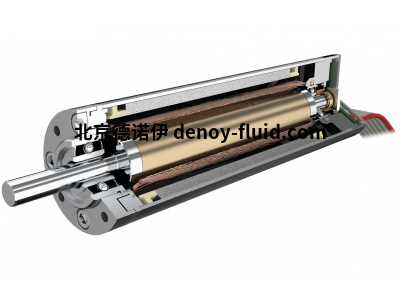

FAULHABER提供具有四种不同设计原理的无刷电机。两极和四极无刷电机具有细长的圆柱形。与直流电机类似，绕组在外部，磁铁在内部，只是它们在无刷变体中执行“反向”功能：绕组 = 定子，磁铁 = 转子。



在两极电机中，转子由具有北极和南极的单个磁铁组成。在四极电机中，转子有两个交替的北极和南极。



在第三个版本中，B-Flat系列的无刷电机采用扁平多极设计。在该模型中，三个自支撑绕组安装在圆形定子盘上。转子由一个也是圆形的磁盘组成。这种独特的布局可实现极其扁平的设计。



对于BXT系列的外转子电机，转子磁铁位于外部，绕组（在本例中为铁芯）位于内部。电机有 7 对极，得益于创新的绕组技术，可实现高达 134 mNm 的极高扭矩。扭矩与重量和体积的比率是无与伦比的。



系列型号：

B-MICRO

B

BHX

BX4

BP4

B-FLAT

BXT



福尔哈伯B-MICRO



无刷直流伺服电机 2 极技术，无传感器

无刷、无传感器直流伺服电机甚至可以用于空间极其有限的最具挑战性的应用中。经过多年的开发和微系统技术经验，FAULHABER成功地将所有组件和模块的尺寸减小到最小，以便提供可靠的驱动功能，即使是最小的尺寸。无刷直流伺服电机是无传感器的，并提供匹配的高度紧凑的齿轮箱，以增加输出扭矩，以及速度控制器。无刷直流伺服电机提供了技术基础，可以根据个别客户的要求对项目进行修改。



型号：

0308H003B

0515G006B



福尔哈伯B



无刷直流伺服电机 2 极技术

原装福尔哈伯无刷直流伺服电机。这些无铁芯无槽电机专为极具挑战性的应用领域和环境条件而设计，从太空真空到医疗设备技术。它们精确，使用寿命极长，可靠性高。它们提供多种补充产品，如高分辨率编码器和精密齿轮箱。为了最大限度地集成和减小尺寸，电机中的标准数字霍尔传感器可以用可选的模拟（线性）霍尔传感器代替，这在大多数应用中无需编码器。



型号：

0620K006B

0824K006B

1028S006B

1218S006B

1226S006B

1628T012B

2036U012B

2444S024B

2057S024BA

2057S012B

2057S024B

4490H024B

4490H024BS



福尔哈伯BHX



无刷直流伺服电机 2 极技术

BHx 系列采用 2 极无刷技术，基于创新和坚固的设计，以紧凑的尺寸提供高功率。这些电机有 2 种不同的版本，以支持各种不同的应用需求：BHT 型号专用于大脉冲循环的高扭矩，BHS 型号专注于连续使用的极高速度。



BHx系列能够以最小的速度波动驱动可变负载，以保证在恒定速度下平稳运行。此外，它们的低惯性和短响应时间也提供了高动态性。这些特性使BHx系列成为高速运行和快速精确定位的理想选择，特别是在与集成的高分辨率编码器结合使用的间歇运行中。BHx系列具有低振动水平和低噪音的特点，可减少应用环境中的疲劳和压力。它们的高效率最大限度地减少了热量的产生，并有助于在用作手动工具时提高舒适度。



型号：

1645S024BHS

1660S024BHS

1660S036BHS

1660S048BHS

1660S024BHT

1660S036BHT

1660S048BHT



福尔哈伯BX4



无刷直流伺服电机 4 极技术

从动态启动/停止操作到速度控制和紧凑安装空间内的高精度集成位置控制 - 灵活的BX4模块化系统可以与各种齿轮箱和丝杠附件结合使用，并为各种不同的应用提供定制解决方案。



长使用寿命、高扭矩以及创新和紧凑的设计是该 4 极产品系列的进一步突出特点。



运行平稳、低振动和低噪音意味着这些电机可用于敏感市场，例如医疗技术，以及自动化技术、机器人和机械制造等市场领域。



型号；

2232S006BX4

2232S012BX4

2232S018BX4

2232S024BX4

2232S015BX4

2232S024BX4

2250S012BX4

2250S018BX4

2250S024BX4

3242G012BX4

3242G018BX4

3242G024BX4

3242G036BX4

3242G042BX4

3242G048BX4

3268G018BX4

3268G024BX4

3268G030BX4

3268G036BX4

3268G042BX4

3268G048BX4





福尔哈伯BP4



无刷直流伺服电机 4 极技术

BP4 系列的四极无刷直流伺服电机的特点是扭矩极高，尽管采用紧凑的 22 mm 和 32 mm 直径设计且重量轻。电机的核心是创新的绕组技术，该技术不仅允许定子中的铜含量非常高，而且还具有很高的电气和几何绕组对称性。



这样可以最大限度地减少损失并最大限度地提高效率。BP4 系列具有抗过载性，适用于需要尽可能低的总重量和尽可能小的安装空间的高功率应用，以及动态启动/停止操作。



型号：

2264W012BP4

2264W024BP4

2264W048BP4

3274G024BP4

3274G012BP4

3274G018BP4

3274G036BP4

3274G048BP4





福尔哈伯B-FLAT



无刷扁平直流微电机和直流减速电机

四极无刷直流伺服电机采用独特的扁平线圈技术，带有三个扁平自支撑铜绕组，用于 B-Flat 系列，为空间极其有限的应用中的驱动系统奠定了基础。凭借其强大的稀土磁铁，电机可提供 1.5 W 至 9 W 的连续输出，同时具有最小的惯量。结合极其扁平设计的集成齿轮箱，电机提供了一个非常紧凑的驱动系统，并增加了输出扭矩。由于驱动器的电子换向，与机械换向电机相比，使用寿命长了许多倍。



型号：

1509T006B

1509T012B

1515U006B 6:1

1515U006B 13:1

1515U006B 39:1

1515U006B 112:1

1515U006B 324:1

2610T006B

2610T012B

2622S006B 8:1

2622S006B 22:1

2622S006B 33:1

2622S006B 112:1

2622S006B 207:1

2622S006B 361:1

2622S006B 814:1

2622S006B 1257:1





福尔哈伯BXT



采用外转子技术的无刷扁平电机

BXT 系列外转子电机树立了新标准：得益于创新的绕组技术和优化设计，BXT 电机可提供高达 134 mNm 的扭矩。扭矩与重量和尺寸的比率是无与伦比的。转子上有 14 个高性能稀土磁铁，定子上有 12 个齿的铁芯电机长度仅为 14 mm、16 mm 和 21 mm，适用于需要高扭矩短驱动解决方案的应用。结合光学和磁性编码器、齿轮箱和控制装置，形成一个紧凑的驱动系统。



型号：

2214S006BXTH

2214S012BXTH

2214S024BXTH

2214S006BXTR

2214S012BXTR

2214S024BXTR

 3216W009BXTH

 3216W012BXTH

3216W024BXTH

3216W009BXTR
