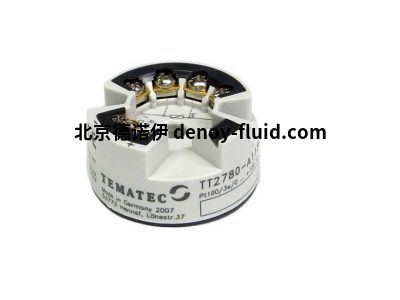

Tematec 温度变送器TT2780型，用于将Pt100输入信号转换为模拟输出信号
Tematec 温度变送器TT2780型，用于将Pt100输入信号转换为模拟输出信号
Tematec GmbH
我们的团队在温度传感器的制造以及几乎所有工业领域的相关测量和控制设备的设计方面拥有30多年的经验。
生产程序包括热电偶、电阻温度计、NTC/PTC 元件、质量压力传感器、液位探头、变送器、CAN 产品、显示设备、单通道和多通道控制器、无纸记录仪和快达品牌固态继电器。根据客户的要求，我们开发量身定制的热传感器和控制设备。
温度变送器TT2780
温度头变送器
对于可通过PC调节的电阻温度计Pt100，
用于安装在连接头Form B、BUZ、BUZ-H和VAB中
应用领域
•PC可编程（PCP）温度头变送器，用于将Pt100输入信号转换为模拟、可扩展的4至20mA输出信号
•输入：电阻温度计Pt100
•通过带有配置套件的PC进行在线配置
优势一览:
•可编程的通用PC Pt100输入信号
•2线制技术，模拟输出4至20mA
•全程高精度环境温度范围
•传感器损坏时的故障信息或探针短路，可根据NAMUR NE43进行调整
•EMC符合IEC 61 326-1，CE
•测量操作期间的在线配置SETUP连接器
•自定义测量范围设置
•德国劳埃德船级社造船批准
•根据UL 3111-1的UL认证
•CSA GP（通用）
工作方法和系统结构；
测量原理：工业温度测量中Pt100输入信号的电子采集与转换
测量设备：TT2780温度头变送器是一个双线变送器，具有模拟输出和Pt100在2线、3线或4线连接中的测量输入。TT2780的调整是用配置集
输入参数
测量 ：参数温度
测量范围：
名称 Pt100 ，根据IEC 60751
测量范围限制：-200至650°C ，-50至250°C
最小测量范围：10K, 10K
•连接类型：2线、3线或4线连接双导体电路中可能的线路电阻补偿（0至20Ω）
•电缆电阻：传感器线路电阻每条线路最大11Ω
•传感器电流：≤0.6 mA
输出参数
模拟输出信号：4至20mA，20至4mA
传输行为 ：温度线性
故障信号：
•较低的测量范围：线性下降高达3.8mA
•超出测量范围：
线性增加至20.5 mA
•传感器损坏；探针短路：
≤3.6 mA或≥21.0 mA（设置≥21.0毫安时，保证输出≥21.5毫安）
最大负载：（VSupply r10 V）/0022 A（电流输出）
自身电流要求：≤3.5mA
电流限制：≤23 mA
通电延迟：4 s（在通电过程中Ia3.8 mA）
Tematec 温度变送器TT2780型，用于将Pt100输入信号转换为模拟输出信号
