bar多功能执行器GD-040用于饮用水处理/热水处理/废水处理

凭借 40 年的自动化经验，我们能够满足阀门市场的当前要求，并与 bar-agturn 一起，我们为不同的客户群开发了

一种新的气动直角回转执行器。

由于其特殊的设计、坚固的结构和技术特性的多功能性，我们满足了从设备设计师和设备制造商到用户的需求。

这涵盖了非常广泛的扭矩值和旋转角度。

bar多功能执行器GD-040使用

截止阀有 18 种不同的尺寸和 2 至 13.040 Nm 的扭矩，因此每种应用都有合适的旋转执行器。

盖子和外壳的高质量粉末涂层由硬涂层铝制成，即使在恶劣的环境条件下也能使用。

电磁阀接口位于型材的高处，易于接近，从而优化了先导阀的安装。

电磁阀连接另一侧的终端位置调节便于调节过程。

标准化接口 VDI/VDE 3845 可用于设置所有商用信号和控制设备。

位置指示器是产品的一部分，配有用于显示阀门位置的可变夹子。

终端位置可以在 0° 和 90° 之间以及 + 5° 到 -5° 之间配置，从而可以对阀门进行最佳调整。

每个执行器尺寸的大多数尺寸都有 2 个 ISO 法兰模式，以确保阀门的灵活自动化。

八角形小齿轮连接使阀门的平行或对角选择轴对准，并确保节省空间的执行器结构。

安全弹簧的组装和拆卸简单，设计用于在气动扭矩和弹簧扭矩之间实现平衡。

每个控制压力被分配给定义数量的弹簧，便于根据扭矩选择执行器。

执行器外壳上的激光雕刻标记了法兰图案和空气连接，以便清晰分配。

序列号也是激光雕刻的;这有助于随时跟踪执行器的制造过程。

精确铣削的活塞齿系统确保了更平稳的运行、最佳扭矩和低磨损。

通过对所有运动部件使用滑动轴承，可实现较长的使用寿命。

执行器具有不同旋转角度的执行器变体，因此应用范围广泛。

通过对单作用和双作用执行器使用相同的盖子，可以降低库存水平。

bar多功能执行器GD-040技术参数

重量kg 0,9

容积/双冲程[L] 0,19

环境温度 -20°C至+80°C

标称旋转角度 双作用式:90°120°180°，单作用:90°

转矩 2 ~13.040 Nm

控制压力 2-8bar

型号

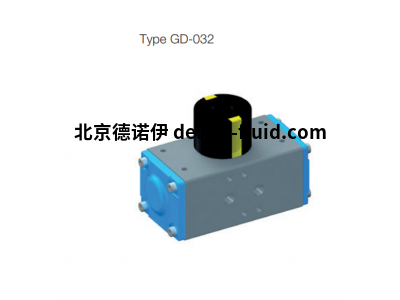

bar GD-032

bar GD-040

bar GD-052

bar GD-063

bar GD-075

GD-083

GD-092

GD-105

GD-125

GD-140

GD-160

GD-190

GD-210

GD-240

GD-270

GD-300

GD-350

GD-400
