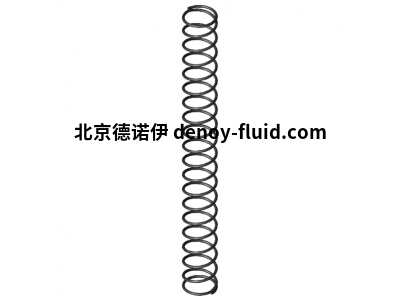

Gutekunst D-143H-10系列右旋转压缩弹簧
| 孙 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
Gutekunst 成立于 1964 年，如今已成为由圆丝制成的高品质弹簧和弯曲钢丝零件的制造商。
弹簧尺寸为 4536 的压缩弹簧，Gutekunst 的普通钢 EN 10270-1 和不锈钢 EN 10270-3-1.4310 制成。压缩弹簧由圆柱形弹簧钢丝制成，具有恒定螺距和线性弹簧特性，质量等级为 2（中等公差范围），符合 DIN EN 15800 标准。
压缩弹簧目录范围
2293尺寸的压缩弹簧，由EN 10270-1普通钢制成（不防锈，高温度80度），线材厚度（d）从0.2到12.0 mm，现货供应。
2243 尺寸的压缩弹簧由不锈钢 EN 10270-3-1.4310 制成（防锈，高温度 200 度），线材厚度 （d） 为 0.2 至 10.0 mm。
由普通钢制成的压缩弹簧在热处理后会进行轻微的涂油。不锈钢压缩弹簧在热处理后不再进行任何处理。压缩弹簧还可以提供额外的表面处理。
绕组方向、弹簧端部和设置行为
Gutekunst的压缩弹簧是右缠绕（顺时针）的标准配置。对于线径 （d） 小于 0.5 mm 的压缩弹簧，端匝是“闭合”的。线径 （d） 大于 0.5 mm 的压缩弹簧具有“闭合和接地”端匝。所有显示设置行为的压缩弹簧都是预设的，经过热后处理和松弛的。
闭合和接地
匝数和生产补偿
弹性线圈的数量在“n”列中给出。根据弹性线圈的数量，增加 2 个额外的线圈，以实现端部线圈的 180 度位置。然而，由于为保持Gutekunst的弹簧性能（线圈直径（De）、无应力长度（L0）和大力（Fn））而进行的产品补偿（DIN EN 15800）是基于弹性线圈的数量（n），因此并不总是可以实现端匝的精确180度位置。
压缩弹簧的屈曲
使用压缩弹簧时，存在屈曲的风险。取决于弹簧的大小、导向和存储。当弹簧被引导穿过衬套和心轴时，弹簧不能弯曲。在其他情况下，它取决于存储的执行。根据 EN 13906-1 第 9.14 点，文章数据中规定的屈曲极限“Lk”适用于轴承座系数 v = 0.5 的弹簧端座。
弹簧座系数 v = 0.5
“Lk”列中给出的数字是张紧压缩弹簧的长度，弹簧端轴承有屈曲的风险 （v = 0.5）。如果“Lk”列显示数字“0.00”，则弹簧可以张紧到“Ln”而不会有屈曲的风险。
动态载荷（Fndyn、Lndyn 和 shdyn）下的压缩弹簧值仅通过 0.8 mm 的线径和通过喷丸强化表面来实现。然而，高达 0.75 mm 线材厚度的动态值是在没有喷丸表面的情况下实现的。
