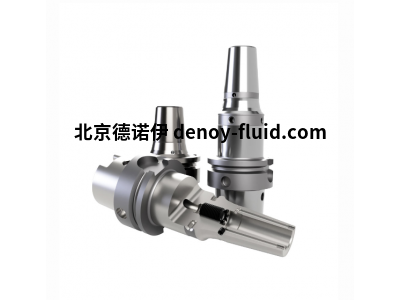

Bilz超薄收缩卡盘 ThermoGrip有防腐蚀涂层
Bilz超薄收缩卡盘 ThermoGrip有防腐蚀涂层
常用系列
产品详情
Bilz ThermoGrip超薄收缩卡盘 特别适用于模具行业
Bilz超薄收缩卡盘 ThermoGrip有防腐蚀涂层
常用系列
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Bilz HSK-A32
Bilz HSK-C32
Bilz HSK-E25
Bilz HSK-F40
Bilz HSK-A40
Bilz HSK-C40
Bilz HSK-E32
Bilz HSK-F63
Bilz HSK-A50
Bilz HSK-C50
Bilz HSK-E40
Bilz HSK-F63
Bilz HSK-A63
Bilz HSK-C63
Bilz HSK-E40
Bilz HSK-A63
Bilz HSK-E50
Bilz HSK-A80
Bilz HSK-E63
Bilz CAT-40
产品详情
Bilz ThermoGrip超薄收缩卡盘 特别适用于模具行业
应用
应用：硬质合金刀具
的感应收缩 机器类型：用于模具行业
特征
3°倾斜度，可克服模具行业中常见的深腔问题
最小的过盈轮廓、高径向刚度和高扭矩的最佳组合
通过 2 个凹槽指示 TSF 几何形状
用于模具卡盘 TSF 以及所有热缩卡盘 HSK-E 和 HSK-F 的无腐蚀涂层
优势
由于这种新型卡盘的纤薄形状，干涉边缘已成为过去
纤细的收缩卡盘还具有防腐蚀涂层
描述/品质
这种卡盘类型用于硬质合金刀具的感应收缩。由于这种新型卡盘的纤薄形状，干涉边缘已成为过去。新型热缩卡盘 TSF 的外部几何形状设计有 3° 倾斜度，与模具和模具兼容。
纤细的收缩卡盘具有防腐蚀涂层。卡盘的同心度为 < 0,003 mm，并在 < 1 gmm/kg 时进行精细平衡。特别是对于这些纤薄的卡盘，所有新的 ThermoGrip® 热缩单元都使用加热时间和发电机输出参数进行编程，以收缩所有可能的刀柄直径。
旧版本的收缩装置可以使用这些参数进行升级。因此，薄壁卡盘可以以最高的可靠性缩小，并且没有过热的风险。广泛的产品范围意味着不同长度的卡盘可用于所有标准主轴上的所有应用。
重型热缩卡盘
应用： 重叠率提高 50% – 适用于 *HPC 切割
特征
增加壁厚
短而刚的设计
高径向刚度
优势
这些特性有助于防止即使在高速下也能产生振动
在最高的金属去除率下实现最佳的形状稳定性
特征
THD 卡盘只能与以下单元/线圈一起使用：
Ø 16、20、25：ISG34xx WK-WS 和线圈 ISGS3200-2 可选
Ø 32 及以上：仅适用于 HL 单元 ISG44xx
Bilz热缩卡盘ThermoGrip® TMG型
应用：通用机械工程、医疗和牙科技术、模具、可再生能源
特征
恒定的最大夹紧力
对从 h4 到 h9 的所有刀柄公差进行工艺安全夹紧从 h4 到 h9 的所有刀柄公差的工艺安全夹紧
用于 Weldon 刀柄的防拔出系统
同心度 ≤ 3 μm
效益
提高金属去除率
优异的阻尼性能 因此，更好的表面和更好的公差保持
一个基本支架适用于所有直径
M 代表 恒定最大夹紧力。
由于刀具和卡盘的最大重叠始终如一，该设计确保了恒定的高夹紧力。套筒还提供拉出保护装置（Weldon）。
M代表附加值。
TMG首次使用相同的热缩卡盘夹紧几乎任何直径的刀柄。通过这种方式，可以经济高效地满足整个生产要求。基本支架的灵活性可用于满足整个生产要求。TMG首次使用相同的热缩卡盘夹紧几乎任何直径的刀柄。通过这种方式，可以经济高效地满足整个生产要求。基本支架的灵活性可用于满足整个生产要求。
新型 Bilz TMG 夹紧系统将热缩夹紧技术的优势与夹头解决方案的灵活性相结合。该系统由基本支架和特殊涂层夹头组成。
2至32mm 的刀柄刀具可以用以前无法达到的夹紧力进行夹紧。例如，20 mm 刀柄的扭矩超过 850 Nm。这是在感应热缩配合机上以全自动或手动正在申请专利的工艺完成的。
