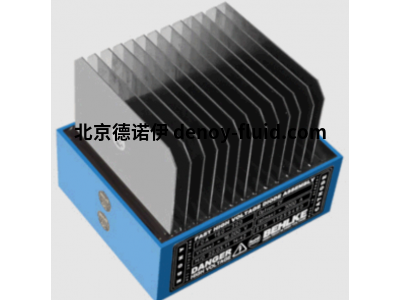

behlke高压二极管开关FDA 100-75

behlke MOSFET开关和续流二极管

通常为本征MOSFET开关二极管的正向电压 低于外部快速续流二极管的正向电压。 为了使反向电流安全地远离本征电流

二极管 有必要串联一个所谓的“阻断二极管” 到MOSFET开关。因此，我们始终建议使用这个额外的 MOSFET开关时

的阻断二极管应通过快速保护 续流二极管。阻断二极管必须至少具有峰值 开关的电流能力。保持电压不临界且

必须仅高于本征电压之间的正向电压差 二极管和续流二极管。差值通常在十伏左右， 在情况下，一些数百伏

（大型MOSFET堆栈和极 高峰值电流）。足够的阻断二极管可作为单个 部分组件或作为 BEHLKE FDA 二极管的集

成部件组件 （集成阻断二极管，选件 IBD 和 IBD-C）。

behlke 定制高压二极管

我们制造 200 kV 之间的每个定制高压二极管组件 保持电压和 100 kA 峰值电流，列出任何冷却选项 下面

产品编号

型号包含有关电压、电流和导通行为的编码信息。 首位数字代表电压（以 kV 为单位），最后一位数字代表 破折

号表示拓扑结构（0 = 标准阻断二极管，1 = 带 集成阻断二极管）。破折号后的数字表示电流（以安培为单位） x10。

特殊功能由第二个破折号后的字母编码。例 美国食品药品监督管理局（FDA 60-180： FDA = 快速二极管组件，

6 = 6 kV，0 = 标准，180 = 1800 安培 。

特点

● 用于高温超导固态开关的续流二极管 与感性负载相结合

● 软恢复特性

● 高峰值电流能力

● 极低电感

● 恢复时间短

behlke FDA 100-75技术参数

尺寸[mm3] 84 x 35 x 30

电压[kV] 10

电流[A] 750

最大连续功耗 10w

温度范围 -50...+85℃

恢复时间 60ns

重量 140g

型号

FDA 100-75

FDA 100-150

FDA 160-75

FDA 160-150

FDA 200-75

FDA 200-150

FDA 240-75

FDA 240-150

FDA 300-75

FDA 300-150

FDA 320-75

FDA 320-150
