JAKOB Antriebstechnik 是您在驱动和夹紧技术方面的可靠合作伙伴，专门满足客户的特定要求。

50 多年来，我们一直以扭转刚性金属波纹管联轴器而闻名，这是一种特殊形式的伺服联轴器。渐渐地，我们公司的产品组合中增加了新的产品领域，因此今天我们不仅提供金属波纹管联轴器，还提供弹性体或颚式联轴器，用于最小驱动器的微型联轴器，以及用于扭矩传递距离长达六米的远距离联轴器或驱动轴。我们众多系列的安全联轴器和扭矩限制器也提供了可靠的过载保护。



安全联轴器 – 间接驱动



用于间接驱动的安全联轴器

特点：通过齿轮或同步带平行驱动 对于间接驱动的过载限制或碰撞保护，JAKOB提供带集成滚珠轴承的SKB、SKW和SKG系列，以及带滑动轴承的SKX-L系列。同步带轮、齿轮或其他附件可以连接到相应的联轴器法兰环上，同心度或轴向跳动精度为百分之几毫米。

在正常运行中，轴承的任务是吸收侧向力和轴向力并将其传递到驱动轴或输出轴。通过锥形夹紧环 （SKG）、锥形夹紧衬套 （SKY） 或夹紧环轮毂 （SKB/SKX-L），设定扭矩从轴传递到离合器轮毂，绝对没有间隙和摩擦。如果轴和轮毂之间的关键连接足够，则可以使用具有成本效益的 SKW 型。SKB、SKW和SKY联轴器由于安装螺纹的节圆直径而适用于普通和大型圆盘和链轮，而SKX-L系列则设计用于大宽度和小直径的附件。SKG系列采用集成式滚珠轴承，可实现极其紧凑的设计解决方案。为此，联轴器体几乎可以完全沉入扭曲的皮带轮中，并且力几乎可以集中施加到轴承上。此外，由于夹紧环夹紧位于轴的内侧，因此SKG联轴器非常适合后续安装或转换，即使在非常狭窄的空间内也是如此。可根据要求提供用于间接驱动的其他类型的安全联轴器，例如带独立滑动轴承或带释放机构的安全联轴器（SKD系列）。



产品系列介绍：



SKR（SKR）

• SKR-K系列带锥形夹紧衬套

• SKR-N系列带键槽连接

• 坚固的滑动轴承，可实现高承载力和最佳同心度

• 轴径： 8 - 95 mm

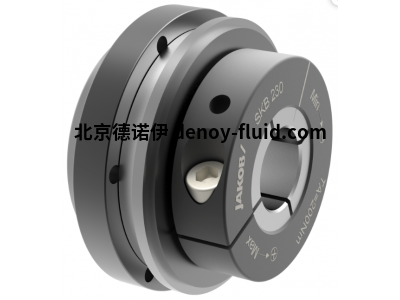

SKB

• 带易于安装的夹紧环轮毂

• 带集成式深沟球轴承

• 实现高承载力和最佳同心度

• 扭矩范围：0.5 - 9000 Nm

• 轴径： 5 - 120 mm



SKW

•简单的弹簧槽连接

•经济高效的设计

•具有集成深沟球轴承，可获得较高的轴承力

•扭矩范围：2至9000 Nm

•轴直径：6.110 mm
