JAKOB 金属波纹管联轴器，补偿联轴器，用于无间隙、角度传递扭矩
JAKOB 金属波纹管联轴器，补偿联轴器，用于无间隙、角度传递扭矩
关于我们
JAKOB Antriebstechnik 是您在驱动和夹紧技术方面的可靠合作伙伴，专门满足客户的特定要求。
50 多年来，我们一直以扭转刚性金属波纹管联轴器而闻名，这是一种特殊形式的伺服联轴器。渐渐地，我们公司的产品组合中增加了新的产品领域，因此今天我们不仅提供金属波纹管联轴器，还提供弹性体或颚式联轴器，用于最小驱动器的微型联轴器，以及用于扭矩传递距离长达六米的远距离联轴器或驱动轴。我们众多系列的安全联轴器和扭矩限制器也提供了可靠的过载保护。
金属波纹管联轴器
金属波纹管联轴器
伺服联轴器是一种补偿联轴器，用于无间隙、角度传递扭矩，具有尽可能高的扭转刚度和尽可能低的质量惯性矩。根据这一说法，JAKOB金属波纹管联轴器可以被视为理想的解决方案。50 多年来，它们在众多伺服驱动器中证明了自己的实力。带有柔性聚氨酯星形的弹性体联轴器由于其特定优势，也可以成为许多应用的明智替代品。
金属波纹管联轴器是高度灵活的全金属联轴器，具有高扭转刚度和最小的质量惯性矩。锥形和卡箍连接，以及各种金属波纹管形状，可用于各种应用。所有JAKOB伺服联轴器的共同点是绝对无间隙（包括轴-轮毂连接）和补偿轴错位的灵活性。由于各个系列的独特卖点，设计师总能成功地从广泛的JAKOB联轴器系列中找到最佳解决方案。应用领域从机床的高动态进给轴到通用机械工程中的精密驱动器。
详细型号产品介绍：

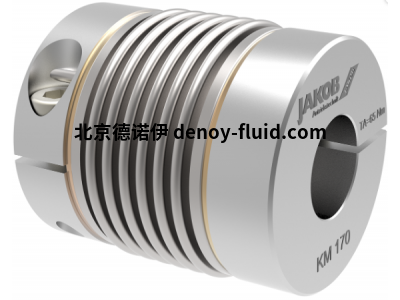

KM
• 易于夹紧轮毂，易于安装在两侧
• 6波波纹管 - 高性价比标准系列
• 扭矩范围：20 - 1,300 Nm
• 轴径： 8 - 85 mm
KP
• 易于夹紧轮毂，易于安装在两侧
• 4 波波纹管 - 总长度短 - 高扭转刚度
• 扭矩范围：25 - 900 Nm
• 轴径： 10 - 75 mm
KR
• 易于夹紧的轮毂，易于安装在两侧
• 直波纹管 - 更长的总长度
• 低恢复力 - 高扭转刚度
• 扭矩范围：25 - 1,500 Nm
• 轴径： 8 - 85 mm
KPH/KMH/KRH
•现在还采用半壳设计的双面安装友好型夹紧轮毂
•不锈钢设计
•扭矩范围：10°900 Nm
•轴直径：6.55 mm
KG
• 易于夹紧的轮毂，易于安装在两侧
• 钢制轮毂/焊接版本，最高温度可达 300° C
• 2、4 或 6 波波纹管 - 总长度短 - 扭转刚度高
• 扭矩范围：40 - 3,000 Nm
• 轴径：12 - 100 mm
至不锈钢型 KG-VA
KGH
• 夹紧轮毂采用半壳式设计，易于安装在两侧
• 钢制轮毂/焊接版本，最高温度可达 350° C
• 可变总长度 - 2、4 或 6 波波纹管
• 扭矩范围：20 - 1800 Nm
• 轴径：8 - 85 mm
不锈钢型 KGH-VA
KG-HS
• 高速版本可实现最高运行速度
• 旋转对称夹紧轮毂，实现最佳平衡质量
KSD
• 两侧带锥形夹紧轮毂
• 6轴波纹管 - 高性价比标准系列
• 扭矩范围：10 - 4,000 Nm
• 轴径;6 - 102 毫米
KSS
• 两侧带锥形夹紧轮毂
• 直波纹管 - 更长的总长度
• 扭矩范围：25 - 2,500 Nm
• 轴径：10 - 102 mm
• 低恢复力 — 高扭转刚度
KXL
• 扭矩范围：4,000 - 70,000 Nm
• 三段式设计 - 易于安装
• 法兰轮毂或锥形夹紧环轮毂
• 轴径： 60 - 220 mm
• 无间隙、精确的扭矩传递 - 高扭转刚度
• 低质量惯性矩
• 允许的轴偏移量大
KHS
• 两侧带铝制锥形夹紧环轮毂
• “高速版本”，速度可达 57,000 min-1
• 低质量转动惯量 - 高平衡质量
• 扭矩范围：25 - 700 Nm
• 轴径： 6 - 60 mm
KPS
• 用于集成安装在空心轴上的膨胀锥
• 4 波波纹管 - 总长度短
• 扭矩范围：2 - 600 Nm
• 轴径：D1：3 - 68 mm / D2：8 - 48 mm
• 用于滑入式安装的内部轴向止动装置
KPP
• 具有无间隙配接原理的轮毂型号
• 可盲安装（可插拔）
• 扭矩范围：10 - 600 Nm
• 轴径： 6 - 70 mm
• 坚固的全金属设计
• 运行可靠性高 - 高达 200° C
KGE
• 用于标准化法兰连接 DIN - EN - ISO 9409 - 1
• 两件式连接法兰
• 紧凑的尺寸
• 扭矩范围：40 - 2000 Nm
• 轴径： 12 - 90 mm
• 输出侧，易于安装 EASY 夹紧轮毂
KE
• 两侧带法兰轮毂，用于可变安装
• 2 - 4 - 6 - 波浪形金属波纹管
• 高运行速度/旋转对称设计
