公司简介：

Ringfeder Power Transmission GmbH 是一家总部位于德国的公司，专门从事机械动力传输领域的产品研发、制造和销售。该公司的产品主要包括联轴器、锁紧装置和减震器等，广泛应用于工业设备、机械工程、汽车和航空航天等领域。



Ringfeder Power Transmission GmbH 的产品以其高质量、可靠性和创新性而闻名，公司致力于为客户提供定制化的解决方案，以满足不同行业和应用的需求。

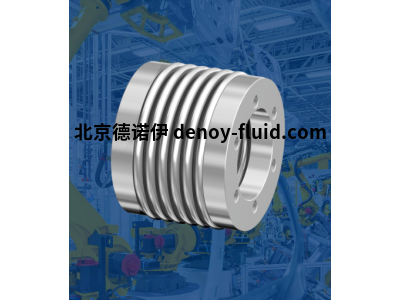

金属波纹管联轴器 GWB



高精度、扭转刚度、无间隙——世界领先的RINGFEDER GWB系列金属波纹管联轴器（前身为GERWAH GWB）是所有必须以最高角度精度将扭矩或旋转运动从一个轴传递到另一个轴的应用的理想选择： 在机床和包装机的直线和主轴提升装置中，在医疗和泵技术中， 在测试台、自动化、输送和控制技术、机器人等领域。得益于由不锈钢制成的金属波纹管，它们可以非常有效地补偿径向、轴向和角轴的不对中，从而确保传动系统始终精确定位。RINGFEDER GWB系列的所有金属波纹管联轴器均无磨损、免维护、安装极其简单、设计紧凑、转动惯量低。因此，用户可以同时实现最大的成本效益和运行可靠性——无论他们使用经过验证的标准设计还是专门开发的定制设计。®®®



金属波纹管联轴器 GWB 产品详细介绍：



①GWB-AK

带锥形夹紧衬套的类型，也是更高扭矩值的理想选择



-11尺寸

-孔径d:9-90 mm

-外径D:55-230 mm

-总长L:52-199毫米

-转速nmax:2800-11000 1/min

-扭矩T:36-5000 Nm



②GWB-AKD

通用型，带夹紧轮毂，非常好的错位补偿



-9尺寸

-孔径d:8-75 mm

-外径D:45-132 mm

-总长L:71-140毫米

-旋转速度nmax:5000-12700 1/min

-扭矩T:18-800牛米



③GWB-AKN

紧凑、缩短型，带夹紧轮毂和增强的扭转刚度



-8种尺寸

-孔径d:8-64 mm

-外径D:45-119毫米

-总长L:63-111 mm

-转速nmax:4900-12700 1/min

-扭矩T:18-600牛米



④GWB-CKN

带法兰安装的类型，适用于各种连接和附件选项



-12种尺寸

-孔径d:22-145 mm

-外径D:46-230 mm

-总长L:36-143mm

-旋转速度nmax:3000-13900 1/min

-扭矩T:22-5000 Nm



⑤GWB-DKN

适用于大多数密闭空间条件的带夹紧轮毂的高度紧凑型微型



-6种尺寸

-孔径d:3-24 mm

-外径D:16-40 mm

-总长L:21-57 mm

-旋转速度nmax:15000 1/min

-扭矩T:0.5-12 Nm



⑥GWB-EKN

高度紧凑的微型，通过径向固定螺钉进行轴连接



-6种尺寸

-孔径d:3-28 mm

-外径D:16-40 mm

-总长L:20-54毫米

-旋转速度nmax:15000 1/min

-扭矩T:0.5-12 Nm



⑦GWB-PKA

具有高强度夹紧轮毂、高性能密度的轴向可插拔型



-12种尺寸

-孔径d1；d2:3-64毫米

-外径D:16-119毫米

-总长L:26-145毫米

-旋转速度nmax:4900-15000 1/min

-扭矩T:0.5-600 Nm



⑧GWB Z5106

分体式设计中带有夹紧轮毂的类型和适用于较大轴距的直线轴



-7尺寸

-孔径d:8-62 mm

-外径D:45-119毫米

-基本零件长度L6:53-90 mm

-线轴长度L3:134-3000 mm

-扭矩T:22-600 Nm
