hydac HIT 1500计算测量动态系统倾斜度传感器倾角仪

传感器

传感器系列包括用于测量压力、温度、线性位置、位置、液位、流量和转速以及污染和油状态的产品。除了用于标准应用的产品外，产品范围还包括特殊应用领域，如易爆环境和功能安全性更高的应用。

倾斜传感器

在许多应用中，必须测量倾角，以确保机器和系统的功能，并控制流程。

HIT 1000 和 HIT 1500 系列的测量系统是单轴和双轴测量系统，用于检测相对于水平面的倾角。

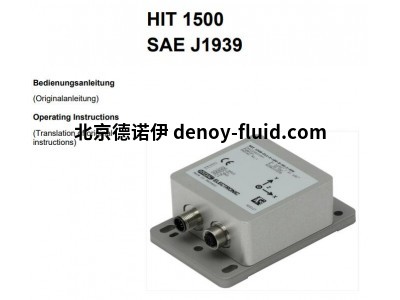

HIT 1500：HIT 1500 专门用于测量动态系统中的倾斜度。

陀螺仪传感器可用于计算动态系统中的倾斜度。

除倾斜度和加速度值外，HIT 1500 还可提供所有三个空间轴的偏航率值。

说明

HIT 1500 系列倾角仪是单轴或双轴数字式倾角仪，用于检测对水平面的倾角。

倾角仪用于检测与水平面的倾角。

记录的倾角被数字化，并通过 SAE J1939 协议提供给 CAN 现场总线系统。

用户可使用标准 CAN 软件查看和配置设备参数。

并可进行配置。

倾角仪具有非常精确和坚固的 MEMS 传感器单元。

由于其出色的温度和电磁兼容性以及紧凑的设计

该设备可广泛用于移动应用中

安装

倾角仪使用法兰盘直接安装在被驱动设备上。

安装位置最好选择在振动或冲击影响最小的地方。

或冲击的影响降至最低。

安装位置由根据类型代码选择的变体决定（主/副倾角轴或

次倾斜轴或 "长斜坡"/"侧斜坡"）。安装位置

坐标系和旋转方向见第 10 章。

电气连接应由专业人员按照相关的

德国的 VDE 0100）。

HIT 1500 系列倾角仪带有标志。

符合性声明可应要求提供。

以下 EMC 标准适用：61000-6-1、EN 61000-6-2、EN 61000-6-3、EN 61000-6-4。

只有将倾角仪外壳正确、专业地接地，才能满足标准要求。

倾斜仪外壳接地。

附加安装说明，经验表明可减少电磁干扰的影响

经验表明，这可以减少电磁干扰的影响：

· 尽可能缩短电缆连接。

· 使用具有足够截面的预制电缆。

· 避免直接靠近用电设备或干扰性电气或电子设备的连接电缆。

应尽可能避免使用电气或电子设备
