Drumag HPL-B进料装置液压气动系统

Drumag 液压气动系统

增压器、压力传感器、流量阀和液压气缸提供大的运动顺序。HPE 液压气动进料装置作为机床和包装机以及工艺和处理技术的集成、可单独控制和可调的驱动元件设定了特殊标准。





Drumag P40 油制动缸

油制动缸与气缸配合使用，负责确保均匀进给和调节速度。轴向外力施加到活塞杆上，使油流过节气门从一个腔室传递到另一个腔室。由于油的体积流量几乎恒定，气缸的速度波动在不断变化的负载条件下被吸收和中和。







Drumag HPL-B 液压气动进料装置

由于其特殊的特性，HPL-B液压气动进料装置具有广泛的应用。高速可能与缓慢的工作流程直接相关。同时，水流的良好可控性和调节性提供了均匀和恒定的运动行为。

Drumag HPL-C 40

Drumag HPL-C 50

Drumag HPL-C 63

Drumag HPL-C 80







Drumag HPE 液压气动进料装置

HPE 液压气动进料装置采用非常坚固的设计和高精度节流阀，可为极端应用提供可能的应用。高速可能与非常慢的操作直接相关，例如钻玻璃、切割硬质合金、锯金属等时的进给运动和超细进给。精密节流阀提供最佳的液压流量调节精度，即使在最慢的进给速率下也能实现最佳的均匀运动。

Drumag HPE 50

Drumag HPE 63

Drumag HPE 80







Drumag DSO-HPE 旋转执行器

在成功设计标准DSO旋转执行器的基础上，SPECKEN-DRUMAG开发了具有封闭式液压气动系统和自动漏油补偿的旋转执行器系列。通过内置调节节气门和终端位置的液压渐进阻尼，在两个旋转方向上大范围精确调整角速度是这些驱动器的特征。作用在工作活塞上的压力能量直接传递到液压介质，从而可以精确调节旋转运动。DSO-HPE 系列旋转执行器的活塞直径为 50、63、80 和 100 mm，旋转角度可达 180°。

如果驱动器的尺寸和重量从属，则可以根据要求提供更大的活塞直径和旋转角度。

所有附加设备和特殊小齿轮轴也可用于 DSO-HPE。气缸管由钢制成，这种材料配对无法通过磁性活塞进行非接触式查询。

Drumag X02-38399

Drumag X01-29472





Drumag HPZL 液压气缸

HPZL气缸系列的特点是紧凑、坚固的设计以及多功能性。结合HPW压力传感器和HPV流量阀，可以实现非常精确和恒定的进料。







Drumag HPW 压力传感器

HPW压力传感器用作液压气动驱动器的压缩空气和液压系统之间的连接。在能量传输方面，这种开放式液压气动系统由压力传感器、流量调节阀（或由多个此类阀组成的控制块）和驱动缸组成。从上游气动动力回路，压缩空气的能量被传递到液压系统。

Drumag HPW 100/4 SG 071000003

Drumag HPW 100/8 SG 071000004

Drumag HPW 140/16 SG 071000007

Drumag HPW 140/25 SG 071000008

Drumag HPW 200/40 SG 071000011

Drumag HPW 200/63 SG 071000012





Drumag HPU 增压器

HPU增压器用作液压气动执行器的气动缸和液压缸之间的链接。这种开放式液压气动系统通常由增压器、流量调节阀（或由几个这样的阀组成的控制块）和驱动缸组成。从上游气动动力回路，压缩空气的能量被传递到液压系统。

Drumag HPU 100/32/0,4 071100001

Drumag HPU 100/32/1 071100002

Drumag HPU 100/50/2,5 071100003

Drumag HPU 100/18/0,2-X 071100020

Drumag HPU 140/32/1,2 071100006

Drumag HPU 140/50/2,5 071100004

Drumag HPU 140/63/4 071100005

Drumag HPU 200/63/4 071100007

Drumag HPU 200/100/8 071100008

Drumag HPU 200/100/16 071100009

Drumag HPU 200/32/1-X 071100024







Drumag 1251/2 节流阀

1251/2 节流阀用于在两个流动方向上精确可靠地控制或关闭体积流量。该阀的特点是有效的金属密封，线性打开横截面，简单的控制调节和绝对安全，防止阀杆松动。应用领域适用于高达 210 bar 的系统，例如无法使用钢阀的系统。







Drumag 1251/5 节气门止回阀

1251/5 节流止回阀用于精确可靠的体积流量控制或在一个流动方向上关闭，在相反方向上自由流动。该阀的特点是有效的金属密封，线性打开横截面，简单的控制调节和绝对安全，防止阀杆松动。应用领域适用于高达 210 bar 的系统，例如无法使用钢阀的系统。

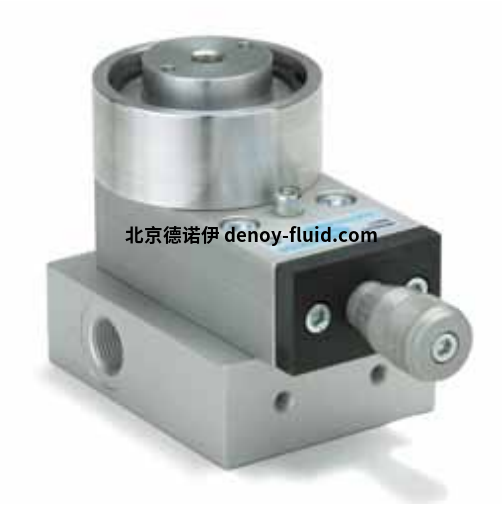

Drumag HPV-3 流量阀

高精度 HPV-3 流量阀可将控制信号传输到液压气动执行器液压部分的油流。所需功能的要求导致器件的结构，因为它可以从电路符号中识别出来。气动解锁止回阀串联在可调流量阀的上游。
