SPINEA 减速机，专为需要高减速比、高运动精度和高刚性的应用而设计



公司简介：

SPINEA, s.r.o. 是捷克的一家公司，成立于1994年，总部位于斯洛伐克的康迪斯洛瓦市。该公司专注于高精度旋转传动技术的研发、制造和销售，产品包括高性能的旋转减速器、传感器等。其核心技术是基于创新的蜗轮蜗杆传动技术，具有高扭矩密度、高精度、低噪音等优点，广泛应用于机床、自动化设备、航空航天、医疗设备等领域。



减速机

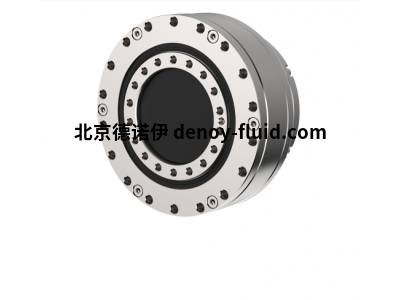

术语“TwinSpin”代表了高精度减速器和高精度径向轴向轴承完全集成在一个单元中。®



TwinSpin 高精度减速器专为需要高减速比、高运动精度、低死运行、高扭矩容量和高刚性的应用而设计，采用紧凑的设计，在有限的安装空间内，重量轻。®



这种新的传动概念使TwinSpin减速机能够用于机器人和自动化、机床、测量设备和导航系统、航空航天、军事、医疗、木工、印刷、纺织和玻璃加工机械、灌装机械等。®



TwinSpin®高精度减速机的基本部件有：



-轴承座 - 包含集成在减速器中的高电容精密径向轴向输出轴承

-输出密封 - 在出口法兰侧，防止高精度减速机的内部污染和/或润滑剂泄漏

-法兰 - 入口和出口 - 彼此刚性连接，并在径向轴向输出轴承中相对于主体以降低的速度旋转

-轴 - 传动机构的高速部件，安装在法兰的轴承中。轴承轨道直接在轴和法兰上-磨锐化。轴偏心轴使用滚动轴承旋转支撑摆线齿轮

-摆线齿轮 - 其摆线轮廓具有近 50% 的同步啮合，可实现双旋减速器的高扭矩-传递，而不会产生不必要的间隙

-变压器元件 - 将摆线齿轮的行星运动转换为一对法兰的旋转运动





TwinSpin®高精度减速机分类；



T系列

E系列

H系列

G系列

M系列



1.T 系列代表了各种具有圆柱形载体形状的高精度 TwinSpin 减速机。T系列减速机由精密减速机构和高承载径向-轴向圆柱滚子轴承组成。这种减速器概念允许将负载直接连接到输出法兰或支撑体上，而无需额外的附加轴承。高精度T系列减速机的特点是采用模块化设计，允许您使用电机连接法兰将所需类型的电机连接到减速机。T 系列采用高精度 TwinSpin 减速器，未完全密封;为了密封，必须使用入口法兰和一组垫圈。根据客户的要求，SPINEA能够根据客户的电机提供带法兰的全密封减速机。



好处

-齿隙减压器

-高扭矩容量

-出色的定位精度和可重复性

-高扭转和倾斜刚度

-体积小，重量轻

-大传动比

-使用寿命长

-安装方便



2.E 系列代表了各种高精度 TwinSpin 减速机，其支撑体采用法兰形状。E系列减速机由精密减速机构和高承载径向轴向轴承组成。这种减速器概念确保负载直接连接到输出法兰或支撑体上，而无需使用额外的附加轴承。E系列高精度减速机采用模块化设计，可通过电机连接法兰将所需类型的电机连接到减速机。E 系列采用未完全密封的 TwinSpin 减速器;为了密封，必须使用入口法兰和一组垫圈。根据客户的要求，SPINEA能够根据客户的电机提供带法兰的全密封减速机。



好处

-齿隙减压器

-高扭矩容量

-出色的定位精度和可重复性

-高扭转和倾斜刚度

-体积小，重量轻

-大传动比

-高效率

-使用寿命长

-安装方便



3.H 系列代表了高精度 TwinSpin 减速器，轴上有连续孔，也称为空心轴设计。通过减速机轴上的连续孔，可以布线电缆、压缩空气管、传动轴等。H 系列是完全密封的，并在整个使用寿命内填充润滑脂。高精度H系列减速机由精密减速机构和高承载径向轴向轴承组成。



好处

-大轴孔径

-完全密封

-齿隙减压器

-高扭矩容量

-出色的定位精度和可重复性

-高扭转和倾斜刚度

-体积小，重量轻

-大传动比

-高效率

-使用寿命长

-安装方便



4.M系列代表了高精度的TwinSpin迷你减速机。M 系列包括完全密封的润滑剂填充减速器，使用寿命长。M系列减速机的密封采用密封（2RS）滚珠轴承，该轴承用作输出减速机轴承，也用于铺设减速机输入轴（允许少量润滑剂泄漏）。根据客户的要求，SPINEA能够提供完全密封的减速机。这种减速器概念确保负载直接连接到输出法兰或支撑体上，而无需使用额外的附加轴承。



好处

-体积小，设计紧凑

-使用 2RS 滚珠轴承实现完全密封

-安装方便

-齿隙减压剂

-重量非常轻

-高功率密度

-超低摩擦深沟球输出轴承

-减速机的特殊功能

-高精度

-高扭转刚度

-扭转特性的高线性度

-极低摩擦和高效率



5.新一代高精度 TwinSpin 减速齿轮箱，采用新的主轴承设计和改进的性能，适用于最苛刻的应用。与上一代产品相比，G系列的扭矩重量比有所提高。创新的主轴承设计实现了前所未有的倾斜刚度、高输出轴承精度和模块化设计，可实现定制解决方案。G系列中引入的其他改进进一步减少了传动机构的摩擦，降低了滞后和低运动损失的调整，特别是在小尺寸的情况下。最后，G系列作为标准设计和空心轴设计的新减速器尺寸推出，以扩大TwinSpin减速机的产品组合和应用范围。



好处

-高倾斜刚度

-低摩擦

-高精度输出轴承

-高扭矩密度

-减少运动丢失设置

-高扭矩过载能力



型号示例：



TS 075

TS 085

TS 095

TS 115

TS 155

TS 185

TS 225
