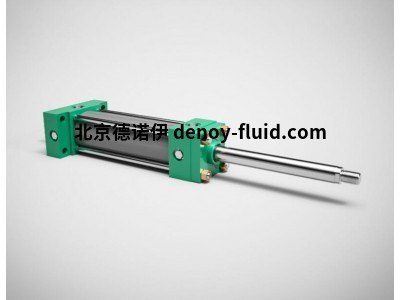

storzhydraulik ZG 1605标准液压缸同步气缸拉杆相互连接

了解详情： 这些液压缸是根据模块化原理设计的，两侧都有活塞杆。缸筒、缸盖和缸底通过拉杆相互连接，是国际标准化 160 杆拉杆液压缸系列的合理补充。

它们的组件与标准化的 ZBD 1605 系列基本一致。

每个活塞直径有两个活塞杆直径

高可用性、备件库存和面向未来的设计

作为 Storz ZBD 1605 系列液压缸的补充，其设计符合 ISO 6020/2 和 DIN 24554 标准。

提供 3 种标准安装类型

多种密封形式可供选择，应用范围广泛

技术数据

额定压力：160 巴（16 兆帕）

静态测试压力：240 巴（24 兆帕）

活塞直径： 25-200 毫米

面积比 j：1,25 和 2

温度范围： -20...+80 °C

粘度范围： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 0,5 m/s，取决于密封件类型

工作介质

矿物油符合 DIN 51524 标准，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

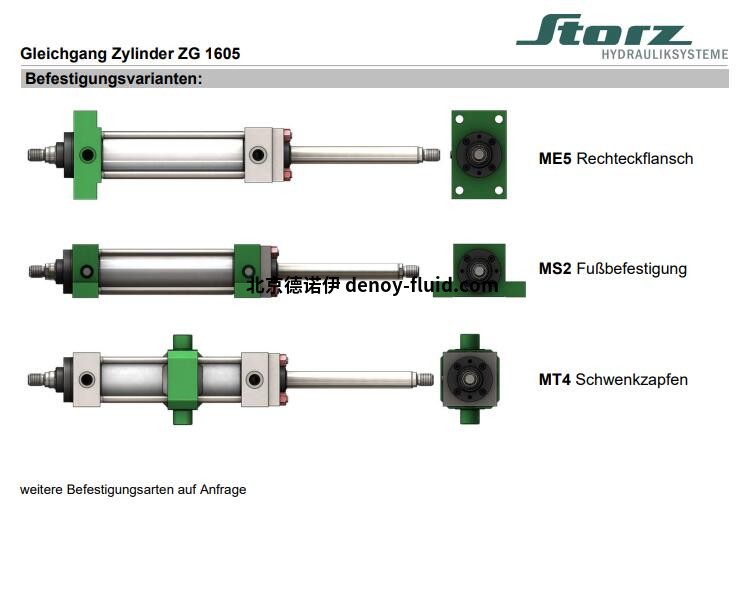

安装类型

zg1605me5

气缸盖上的 ME5 矩形法兰

zg1605ms2

MS2 侧脚安装

ZG1605MT4

MT4 可变耳轴

符合 DIN 和 ISO 标准的液压缸

ZG 1605 - 标准液压缸（ISO 6020/2） - 公称压力 160 巴，活塞杆位于两侧

除了按照 ISO 6020/2 和 DIN 24554 标准设计的 Storz ZBD 1605 液压缸系列外，还开发了同步液压缸 ZG 1605 系列。

ZG 1605 系列同步液压缸。这些液压缸的活塞杆从两侧伸出。

活塞杆。其组件与标准化 ZBD 1605 系列基本相同。

每个活塞直径有两个活塞杆直径。

液压缸系列按照模块化原则设计。气缸管、气缸盖和气缸底座通过拉杆相互连接。

通过拉杆相互连接。标准配置有 3 种安装方式。

为了保证液压缸的广泛应用，有多种密封形式可供选择。

可供选择。在此，我们为用户提供的液压缸系列是对国际标准化的

标准的 160 杆拉杆液压缸系列。高可用性、备件库存和面向未来的设计保证。

这些都是该气缸系列的显著特点。
