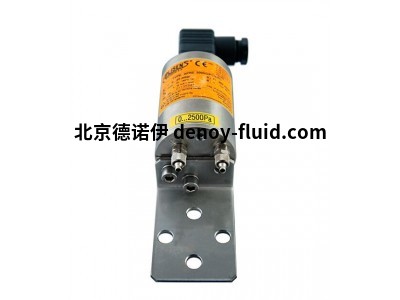

aplisens PRE-50G三通五通阀块连接板低压压力差压变送器

测量范围从 250Pa 开始输出信号：4-20mA、0-10V

PRE-50G 经济型，工艺连接

带连接 6管道的端子

(PCV 型) PD 型电气连接示例

PRE-50G 工业型，c 型工艺连接

与阀组一起安装的连接器

连接方式

应用范围

PRE-50G 变送器适用于气体，用于

压力、欠压和压差的测量。典型应用包括测量

测量鼓风压力、烟囱通风或炉膛内的压力/欠压。IP 保护等级为 IP65。

安装

经济型变送器可通过带有 9 个开口的装配夹具安装在任何稳定的结构上。

变送器的连接柄上有端子

可连接至弹性 6×1 脉冲线。在

脉冲通过金属管时，我们建议使用

M20×1.5 转换接头，用于 6×1 接头。

带有 C 型连接器的发射器应安装在

应安装在 3 阀或 5 阀歧管上。我们建议使用带 VM 型阀门的预装变送器

滞后，重复性 0,05% 至 0,25

取决于设置范围

热补偿范围 5 ÷ 50°C

工作温度范围 -25 ÷ 80°C

标准测量范围 : 0...250; 0...500 Pa；

0...2; 0...5; 0...10 kPa；

-150...150; -250...250 Pa；

-0,5...0,5; -1...1; -2,5...2,5; -5...5; -10...10 kPa

输出信号 4 ÷ 20 mA 两线传输

0 ÷ 10 V 三线传输

电源 10...36 VDC 两线传输

13...39 VDC 三线传输

电源电压变化引起的误差 0,005% / V

0,02A

U [V] 10V

R[ ] sup

(用于电流输出）

负载电阻

R 20k

(用于电源输出）

负载电阻

外壳材料 0H18N9 (SS304)

适配器材料 C - SS316Ti

M20×1,5/6×1 - 黄铜

阀组 SS316

用于低压的压力/差压变送器 型号 PRE-50G

 测量范围：-2.5...2.5 mbar 至 100 mbar

 输出信号：4...20 mA、0...20 mA、0...10 V

 测量精度：0...0.2 % (1 %)

 过程连接：6 毫米气动螺纹连接，用于三通或五通阀块的连接板
