bray 32/33系列弹性密封蝶阀阀体球墨铸铁阀杆不锈钢

规格

弹性密封蝶阀 - 32/33 系列

尺寸范围

NPS 22 至 36 / DN 550 至 900

阀体材料

铸铁、球墨铸铁、碳钢、不锈钢

温度范围

-20°F 至 250°F（-29°C 至 121°C）

阀杆材料

不锈钢、双相不锈钢、超级奥氏体不锈钢、蒙乃尔合金

最大允许工作压力

32 系列：75 psi （5 Bar） 33 系列：150 psi （10 Bar）

座椅材料

三元乙丙橡胶、丁腈橡胶、氟橡胶*

关断额定值

双向气密

圆盘材料

尼龙 11 涂层球墨铸铁、铝青铜、不锈钢、双相不锈钢、超级奥氏体不锈钢、哈氏合金、

蒙乃尔合金®

阀体样式

晶片

法兰钻孔

ASME B16.1 125 级、ASME B16.5 150 级、ASME B16.47

测试标准

MSS SP-61、API 598、EN 12266-1

认证

ABS、ATEX、必维国际检验集团、DNV、NSF 61/372、PED、PE（S）R、SIL

面对面

API 609 A 类，EN 558 系列 20

应用

废水、海水、水、其他液体和气体

优势和特点

博雷32/33系列弹性阀座蝶阀具有小型博雷阀门的许多设计特点和优点，例如高Cv额定值、暴露于管路介质的零件最少、更高的可靠性和长使用寿命的可靠记录。

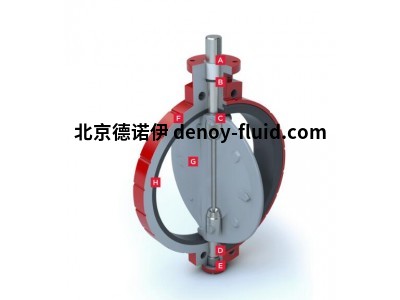

A. 防吹阀杆

固定环安装在机加工阀杆槽和压盖固定器台阶之间，可在内部阀杆发生故障时完全固定阀杆。

B. 可调式包装系统

这种设计允许现场调整阀杆填料，而无需拆卸手动操作器或电动推杆。先进的自动调节 V 型阀杆填料可防止外部物质进入上阀杆孔。

C. 一级和二级密封件

这些密封件可防止管路介质接触阀杆或阀体。主要密封是通过模制阀座平面与盘毂间的过盈配合实现的。二次密封是由于阀杆直径大于阀座阀杆孔的直径。

D. 阀杆轴承

为吸收推杆侧推力并最大限度地降低轴承摩擦扭矩，采用了上下厚壁套筒轴承。

E. 垂直推力轴承

青铜垂直止推轴承可消除阀杆和圆盘重量造成的圆盘位移。

F. 正文

一体式全法兰型。所有阀体都钻有孔，可与 ASME 125/150、PN10、PN16 或其他国际法兰标准兼容。也可提供晶片式阀体。

G. 圆盘

首先铸造高强度圆盘，对密封边缘进行球形加工，然后手工抛光或对整个圆盘进行尼龙 11 涂层处理。对称的圆盘轮廓增加了通用流量系数值，减少了湍流，提高了压力恢复能力。

H. 座位

可更换的榫槽阀座与阀体固定方式是业内最先进的设计。模制 O 型圈消除了对法兰垫片的要求。阀座将阀体和阀杆与管路介质隔离，专门设计用于与滑套或焊颈法兰密封。

弹性密封蝶阀

系列 32/33

尺寸范围

NPS 22 至 36 / DN 550 至 900

温度范围

-20°F 至 250°F（-29°C 至 121°C）

最大允许工作压力

32 系列：75 psi （5 Bar） 33 系列：150 psi （10 Bar）
