maxon直流电机283866带霍尔传感器

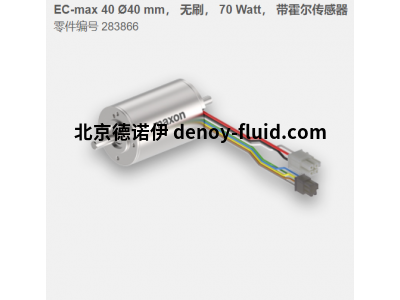

EC-max 40 Ø40 mm， 无刷， 70 Watt， 带霍尔传感器

描述

maxon EC-max新项目继承了A-max和RE-max电机的成功理念。 电子换向直流电机基于相同的零件平台理念，

在具有齿轮箱、传感器和制动器的模块化系统中创造了广泛的市场导向范围。

规格

额定电压下的数值

额定电压 12 V

空载转速 8030 rpm

空载电流 674 mA

额定转速 6410 rpm

额定扭矩（最大持续扭矩） 89.7 mNm

额定电流（最大持续电流） 6.88 A

失速扭矩 466 mNm

失速电流 33.3 A

最大效率 76

特性

终端电阻 0.36 Ω

终端电感 0.0464 mH

扭矩常数 14 mNm/A

转速常数 682 rpm/V

速度/扭矩梯度 17.6 rpm/mNm

机械时间常数 9.41 ms

转子惯性 51.2 gcm²

热数据

外壳热阻 - 环境 4.63 K/W

绕组-外壳热阻 0.542 K/W

绕组热时间常数 3.78 秒

电机热时间常数 1060 秒

环境温度 -40...+100 °C

最高绕组温度 +155 °C

机械数据

轴承类型 滚珠轴承

最高转速 12000 转/分钟

轴向游隙 0 mm，径向载荷 < 10 N 时；0.14 mm，径向载荷 > 10 N 时

最大轴向载荷（动态） 8 N

压紧配合的最大力（静态） 211 N

(静态，轴支撑） 5000 N

最大径向载荷 80 N，距法兰 5 mm

其他规格

极对数 1

相数 3

高压灭菌器循环次数 0

重量 460 克
