bray 5000/6000系列三段式球阀阀座材料RPTFE端口全通径

技术规格

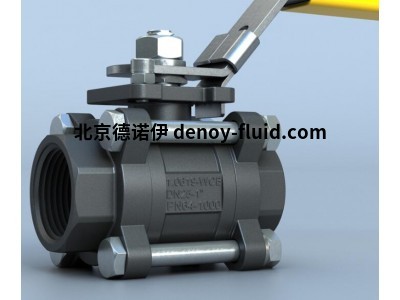

3段式球阀 - 5000/6000系列

尺寸范围

¼ - 4"（8mm - 100mm）

阀体材料

5000系列：不锈钢，6000系列：碳钢

温度范围

-50°F至450°F（-46°C至232°C）

阀杆材料

316

最大许用操作压力

½ - 2" 1000 psi CWP（8 - 50mm 69巴）、

2½ - 4" 800 psi CWP（65 - 100mm 55巴）

阀座材料

RPTFE

密封等级

MSS-SP 72

球体材质

316

阀体类型

三段式

设计标准

ASME B16.34

端部连接

螺纹式ASME B1.20.1 NPT、承插焊接ASME B16.11

测试标准

API 598

端口

全通径

结构长度

应用

过程、OEM设备

特点和优势

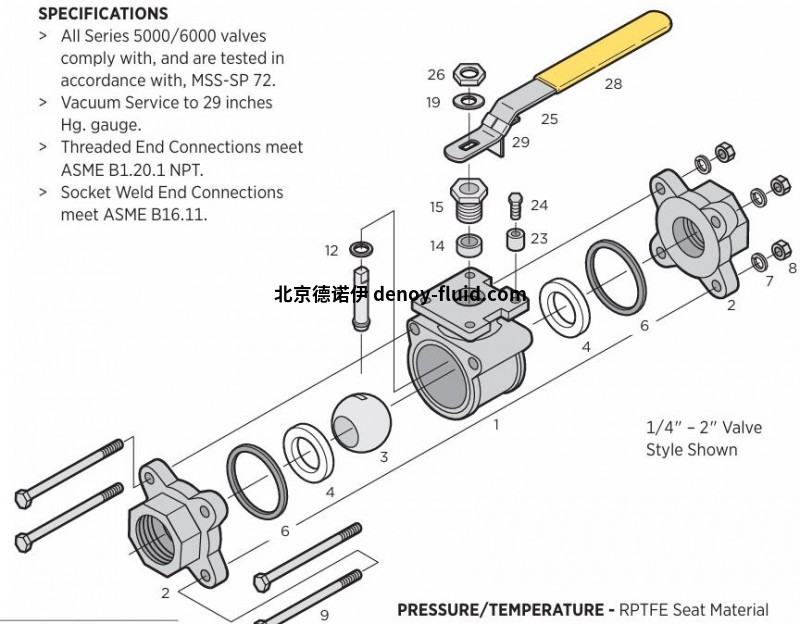

5000/6000 3段式球阀系列具有简便的三段式阀体设计且价格经济实惠。三段式设计的中心部分可旋启打开，从而便于进行在线和离线维护。标准阀体由CF8M不锈钢或WCB碳钢经包模铸造。所有阀体铸件均标有铸造炉号，具有完全可追溯性。

此类阀门可进行90°回转操作，且工作扭矩低。  5000/6000系列阀门具有可调阀杆填料、不锈钢安全触发锁紧手柄和行程止动装置，后者可将手柄的移动限制在90°范围内。Flow-Tek的重载、高质量阀杆具有防内部进入和喷出功能，能最大限度地保证安全。

每个5000/6000系列阀门均具有符合ISO5211标准的整体铸造安装垫片，在安装执行机构、齿轮操作器或控制配件时，可提供强制对准。

5000/6000系列球阀是博雷产品线的重要组成部分，适用于需要90°回转操作和低工作扭矩的应用。

5000/6000系列

尺寸范围

¼ - 4"（8mm - 100mm）

温度范围

-50°F至450°F（-46°C至232°C）

最大许用操作压力

½ - 2" 1000 psi CWP（8 - 50mm 69巴）、

2½ - 4" 800 psi CWP（65 - 100mm 55巴）
