END-Armaturen弹簧式减压阀DM3301021用于液体和气体管道

减压器，DN15，不锈钢/FKM，FL，入口压力：最大8bar，出口压力：0.2-3bar。

规格

编号 DM3301021-01/07

名称 减压阀，DN15，不锈钢/FKM，FL，进口压力：最大 8bar，出口压力：0.2-3bar

重量 [kg] 3.740000

介质 液体

压力表接口 有

Kv 值 1m³/h

尺寸 DN015

阀体材料 不锈钢

密封材料 FKM

阀杆密封材料 FKM

连接方式 DIN 法兰

连接尺寸 15

介质温度 [°C] 0

介质温度最高 [°C] +120

弹簧式减压阀采用三件式阀体结构，由不锈钢制成，搭配 NBR、EPDM、FKM 和 PTFE 涂层隔膜材料等密封材料，

使该减压器能够抵抗几乎所有流动介质或环境影响。

减压器有 3 种外壳尺寸可供选择，可以根据所需的压力流量性能进行精确设计：

01 型外壳的设计流量高达 1,000 升/小时，压力为 1bar

03 型外壳的最大流量为 4000 升/小时，压力也为 1 bar

05 型外壳的流量为 7,500 升/小时，压力为 1 bar。

功能

流出的工作压力存在于隔膜下方，并作为安装和预加载在大气通风外壳中的弹簧组件的反作用力。

当流出介质的压缩力超过弹簧力时，减压器的阀座关闭流量。

只要退出端没有提款，此项目就会被保留。通过移除它，膜片下方的力会减小，

较大的弹簧力会对阀座密封件产生打开作用。

设置

减压器在设置时始终保持不动，即压力表显示的是静态压力。

增加排放压力：

顺时针旋转调节螺钉

降低排放压力：

逆时针转动调节螺钉。除去一些介质并降低压力。然后将调节螺钉拧紧至所需压力。

介质萃取过程中压力下降是正常的，这是由于压力损失造成的。

减压器的工作原理

减压器属于减压阀组，确保即使在入口侧（入口压力）压力升高的情况下，输出侧的压力（背压）也保持不变。

因此，减压阀具有重要的控制功能，并确保了高水平的过程可靠性。

背压作为控制压力。它通过隔膜或活塞下方，膜片或活塞的运动导致减压器关闭或打开。

出口侧压力的增加会导致减压阀的关闭运动。所需的背压是通过预紧弹簧来设定的。弹簧力抵消了膜片或活塞的运动。

END-Armaturen减压器的优势

特殊设计的快速可用性，因为开发、生产、组装和质量控制是 100% “德国制造”

设计紧凑，无易脏污的角落和边缘

高质量的表面涂层是标准配置，也可根据要求进行电解抛光

物有所值

由于协调的弹簧套件，设定介质压力的可重复性高

优化的内部设计可实现高流量和低压降

广泛的连接选项，特别适用于食品和制药行业

也可提供用于极低压力范围的型号：0.05bar 出口压力

功能一览

END-Armaturen的弹簧式减压阀由不锈钢制成，搭配PTFE、EPDM、FKM等密封材料和PTFE涂层隔膜材料。

这使得减压器几乎可以抵抗所有流动介质和环境影响。狭小的死角也使它特别适合食品工业。

减压器安装在液体和气体管道中，确保正确的介质压力并确保安全的过程。减压阀现在被用于各个领域。

例如，减压阀可用于工艺工程、工业厂房或工厂建设。

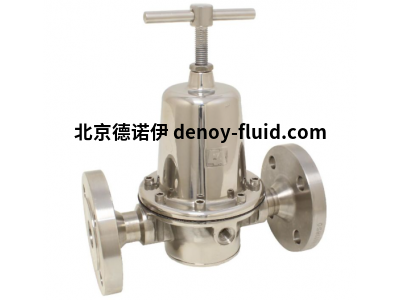

END-Armaturen弹簧式减压阀DM3301021
