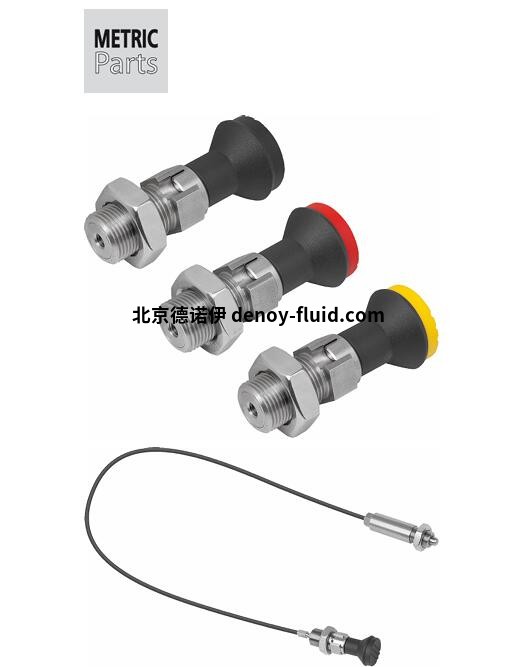

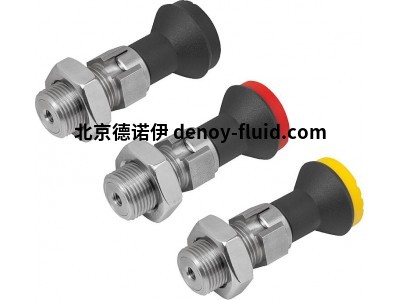

KIPP K1502_DE定位柱塞的执行元件不锈钢带远程驱动

K1502_DE

用于带远程驱动的定位柱塞的执行元件

产品描述：

定位柱塞用于防止因横向力而导致的锁定位置变化。

例如，用于机器、家具和特种车辆制造中的长度、高度和位置分度。

带远程驱动的定位柱塞可用于难以进入的装配空间，或出于人体工程学或安全原因需要远程驱动的场合。

分度柱塞通过鲍登电缆连接到操作员一侧。分度柱塞和执行元件的组合形成了一个完整的系统，可用于多种应用场合。D 型适用于定位销需要长时间保持脱开状态并防止回弹的应用场合。

作为执行元件的替代品，随附的螺纹接头（Ø5 x 7 mm）可用于将单个执行元件集成到系统中。

鲍登电缆有多种长度可供选择。

为确保与相关应用完全匹配，可在安装过程中根据需要缩短鲍登电缆。

通过选择合适的材料和表面处理，可实现防腐蚀保护。如果需要，可以方便地更换电线电缆或电缆护套。

材料：

执行元件不锈钢。

蘑菇状握把：热塑性塑料。

型号：

热塑蘑菇柄，深灰色。

热塑塑料盖，黑色、灰色、红色或黄色。

订购信息：

带远程驱动的定位柱塞和执行元件必须单独订购。

注意

安装鲍登电缆时应注意以下几点：

电缆自由端的长度会因布置角度、弯曲半径和负载因素而改变。因此，在敷设鲍登电缆后，必须使用随附的调节螺钉调节对偶轴承（套管）的长度。调节螺钉还用于设置鲍登电缆系统的预拉力。

在铺设电缆时，必须特别注意确保弯曲半径不低于最小值，此处的最小值为 R = 65 毫米。半径太小会导致磨损加剧和摩擦增大。

安装时也要避免让弯曲半径短暂低于最小值，否则会损坏套管。此外，套管的设计只能承受压力。如果拉力过大，内部线圈将被拉伸并永久损坏。

应要求提供：

特殊型号。

附件：

六角螺母 K0700。

安装支架 K0638。

垫圈 K0665。

定位衬套 K1290。

执行元件 K1502.12420.

导线电缆 K2023.

张力体 K2024.

端体 K2025.

固定螺钉 K2026.

螺纹接头 K2027.

随附

带塑料盖的执行元件。

参考图纸：

1) 定位柱塞

2) 弓形电缆套管

3) 弓形电缆

4) 调节螺钉

5) 执行元件

6) 螺丝接头

7) 盖板

D 型：锁定型，带锁定螺母

特殊功能：

RoHS

K1502

分度柱塞，不锈钢，带远程驱动装置

定位柱塞

本页包含 KIPP 最受欢迎的定位柱塞和附件。每种款式通常有以下配置：

英制或公制

钢或不锈钢

带或不带锁紧螺母

标准或锁定（缩回时，将手柄旋转 90°，可使定位销无限期缩回）
