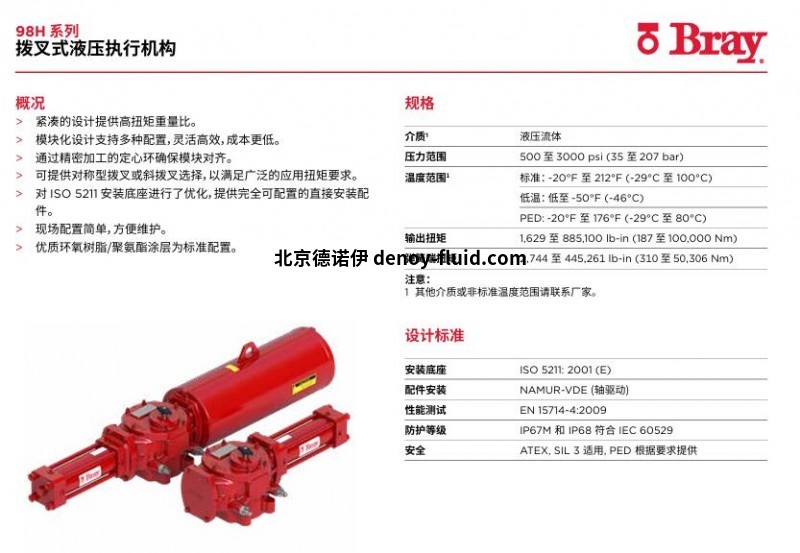

bray 98H 系列定心环模块对准拨叉式液压执行机构

技术规格

拨叉式液压执行机构 - 98H系列

输出扭矩

1,629至885,100 in-lb

(187至100,000 Nm)

控制选项

开/关、限流、直接传动、弹簧回位

温度范围

-50°F至212°F

(-46°C至100°C)

动力源

液压

最大许用操作压力

500 - 3000 psi

(35 - 207 bar)

防护等级

IP66/IP67M，符合IEC 60529标准

安装

ISO 5211: 2001(E)、MSS SP-101-1989

供应介质

液压流体（标准内件）- ISO VG 32/46，ISO-L-HV，闪点 > 157°C

认证

ATEX，PED，SIL 3

测试标准

EN 15714-4:2009

选项

对称拨叉、倾斜拨叉、延长止动、液压超控、顶起螺栓、顶起螺栓齿轮驱动超控、液压减震器、部分行程/锁定

阀门兼容性

球阀、蝶阀

Applications

紧急关断

特点和优势

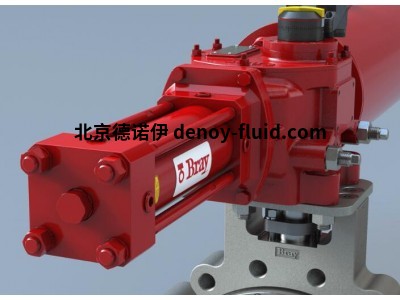

经过卓越设计和精密制造的博雷98系列液压执行机构是我们模块化且完全可配置的产品线的一部分，经优化可直接安装在博雷阀门上，可提高灵活性和效率并降低成本。98系列执行器主要用于最大压力为3000 psi (207 Bar)和温度范围在-50°F (-46°C)至212°F (+100°C)之间的液压操作。

特征

紧凑的设计具有较高的扭矩/重量比

模块化设计便于现场配置

通过精密机加工定心环来确保模块对准

输出扭矩范围为1,629至885,100 in-lb (187至100,000 Nm)

弹簧端部扭矩范围为2,744至445,261 in-lb (310至50,306 Nm)

标准高级环氧/聚氨酯涂层

工作条件

压力范围：500 - 3000 psi (35 - 207 bar)

媒介：液压流体

温度范围选项：

标准：-20°F至212°F (-29°C至100°C)

低温：低至-50°F (-46°C)

PED：-20°F至176°F (-29°C至80°C)

扭矩基准：安装尺寸，符合ISO 5211: 2001(E)标准

配件：轴传动配件安装，符合NAMUR-VDE标准

性能测试：EN 15714-4:2009

进入防护：IP67M和IP68，符合IEC 60529

安全性：ATEX、SIL 3适用、PED（根据要求）

执行机构

适用于所有流程的执行机构和操作器。电动、气动、拨叉式及手动

拨叉式液压执行机构

98H 系列

输出扭矩

1,629至885,100 in-lb

(187至100,000 Nm)

温度范围

-50°F至212°F

(-46°C至100°C)

最大许用操作压力

500 - 3000 psi

(35 - 207 bar)
