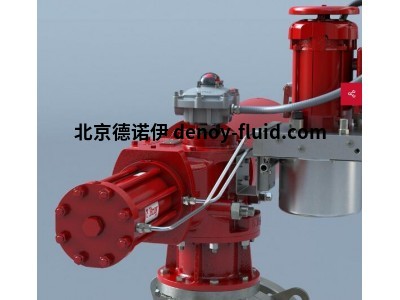

bray 98EH系列零排放能力模块化独立电动液压执行机构

技术规格

博雷电液执行机构 - 98EH系列

输出扭矩

1,177至863,089 in-lb (132至97,515 Nm)

控制选项

12、24或48 VDC, 120或220 VAC, 4 -20 mA, 0 - 10 VDC

网络协议

温度范围

-50°F至212°F（-46°C至100°C）

动力源

12、24或48 VDC, 120或220 VAC, 480V 3相, 50 - 60 Hz，太阳能或风能充电电源组

最大许用操作压力

150 - 3000 psi

(10 - 207 bar)

防护等级

防风雨且防爆

安装

ISO 5211:2001(E)、MSS SP-101-1989

测试标准

EN 15714-4:2009

工作周期

开/关、调制

认证

UL、FM、CSA、ATEX

阀门兼容性

旋转式、线性、多回转和阻尼阀门

Applications

大功率开/关电气故障自动保险

连续调节控制阀服务

要求达到SIL额定标准的ESD和SIS应用

根据客户技术指标定制的解决方案

特点和优势

博雷提供先进的模块化独立电动液压执行机构，完全可按需配置，以适配各种阀门服务和应用。执行机构经过优化，可直接安装于博雷阀门上，但也可轻松改型以适配您所选择的阀门。电动液压执行机构具备高效的独立液压动力装置，该装置可直接安装于阀门执行机构主体上或者采用独立的地面支架，为单个或多个阀控液压缸提供动力。液压动力装置的动力选择范围灵活，包括适用于电力供应受限的偏远位置的太阳能充电电源组。相比传统的气动或电动齿轮执行机构，使用液压油控制阀门有多种重要优势。这些优势包括：高推力和高扭矩、快速作动、使用弹簧或储能式蓄压装置提供故障保险，并且能够准确而反复地精确定位阀门位置。电动液压执行机构采用闭环液压，无废气排放，而气动和天然气供能执行机构会产生废气排放。运行条件范围为-50°F (-46°C)至212°F (+100°C)，这可确保在最冷的室外环境中以及最热的工艺流程应用中运行。

特征

零排放能力

完全自给

双作用或弹簧复位

电气开/关故障保险

连续调节能力

多种电压和控制信号选择，包括网络协议

可通过太阳能或风能充电电源组运行，适用于偏远位置

快速开关速度

精确控制能力及反复精确控制能力

使用弹簧或储能式蓄压装置实现故障锁定、故障返回之前位置、故障打开或故障闭合

远程和本地诊断能力

可用远程液压电源组安装选项

远程和本地控制

断路保护

局部行程测试

防风雨或防爆构造

执行机构系统警报选项

断电运行时手动超控

支持ESD及PST

UL、FM、ATEX、CSA认证

支持SIL

博雷电动液压执行机构

98EH系列

输出扭矩

1,177至863,089 in-lb (132至97,515 Nm)

动力源

12、24或48 VDC, 120或220 VAC, 480V 3相, 50 - 60 Hz，太阳能或风能充电电源组

控制选项

12、24或48 VDC, 120或220 VAC, 4 -20 mA, 0 - 10 VDC

网络协议
