aplisens ERH-xx-20小密度介质电平信号螺纹法兰磁性液位开关

磁性液位开关

 ERH-xx-20

最小密度介质的电平信号

 0.70 克/厘米。从顶部安装的基本型号有

基本型从顶部安装，配有 92x92mm 法兰连接器、铝合金封头和带外壳的 M20x1.5 电缆压盖。

M20x1.5 电缆接头，外壳防护等级为 IP68。

防护等级 IP68。其他型号的机械或

螺纹法兰连接器。

代码。也可根据要求订购带连接器的液位开关，例如

还可根据要求订购带连接器的液位开关，例如带符合

法兰符合 DIN 或 ANSI 标准。液位开关

也可订购完全由防酸钢制成的型号、

带保护浮子的附加盖板

不锈钢制成，带保护浮子的附加盖板，以及可选长度的认证电缆。

以及可选长度的认证电缆。液位

开关已通过 DNV GL 海事认证和 ATEX 认证。

技术数据

最小介质密度

0,70 克/立方厘米

最大工艺压力 1,0 兆帕

环境温度

温度传感器类型

Atex -25°C...+ 60°C

Pt100

II 2G Ex db IIC T3÷T6 Gb

湿部材料

介质温度

开关点

开关速率 *

磁滞

侵入防护 -25°C...+ 80°C

1、2 或 3

230 伏交流；100 伏安；1 安

230 伏直流；50 瓦；0.5 安

10 毫米

IP68

干燥部分材料

浮动元件

保护管

316L

铝合金

或 316

Ć40x35mm

Ć60

液位开关重量 ** 0,3...8,5 公斤

电缆重量

0,15 公斤/米

订购程序

ERH-02-20 带法兰连接器的液位开关 92mm (4 孔 Ć14/Ć92mm)

ERH-04-20 带法兰连接器的液位开关 Ć120mm (6 孔 Ć12/Ć100mm)

ERH-06-20 带DN80PN40法兰连接器的液位开关 (8孔 Ć18/Ć160mm)

ERH-09-20 带螺纹接头2" NPT的液位开关

ERH-XX-20 带连接器的液位开关，按顺序排列

 /A/0/0 1个开关点（给定值A，单位mm）

/A/B/0 2个开关点（以毫米为单位给出A和B的值）* /A/B/C 3个开关点（以毫米为单位给出A和B的值）* /A/B/C

/A/B/C 3 个开关点（给出 A、B 和 C 的值，以毫米为单位）* - 1 IP68 电气连接器，不带电缆。

 -1 IP68电气连接器，不带电缆（不提供防爆选项） -2 IP68电气连接器，带3米长电缆**（不提供防爆选项） -3 ER2-1593（IP68）电气连接器，带3米长电缆**（不提供防爆选项） -4 IP68电气连接器，带ATEX Ex d IIC标志 -5 不带电缆压盖（螺纹M20x1,5）的电气连接器

 -带 Pt100 传感器（不提供防爆选项） -PT 带浮子和 Pt100 传感器保护功能（不提供防爆选项） -KP 带浮子保护功能的全不锈钢型 -KT 带 Pt100 传感器保护功能的全不锈钢型 -KPT 带浮子和 Pt100 传感器保护功能的全不锈钢型

 /Ex ATEX II 2G Ex db IIC T3÷T6 Gb（仅适用于全不锈钢型号）

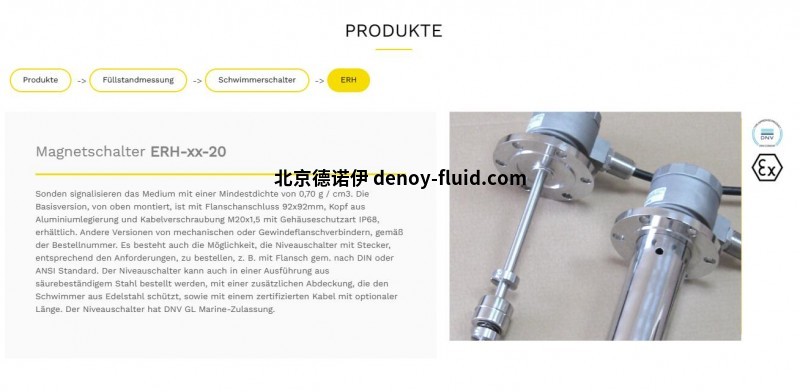

磁性开关 ERH-xx-20

探头对最小密度为 0.70 g / cm3 的介质发出信号。基本型从上方安装，配有 92x92mm 的法兰连接、铝合金头和 M20x1.5 电缆接头，外壳防护等级 IP68。其他型号的机械或螺纹法兰连接器，请根据订货号选择。也可根据要求订购带连接器的液位开关，例如带符合 DIN 或 ANSI 标准的法兰。液位开关还可订购耐酸钢版本，配有保护不锈钢浮子的额外盖子，并可选择长度的认证电缆。液位开关通过了 DNV GL 海事认证。
