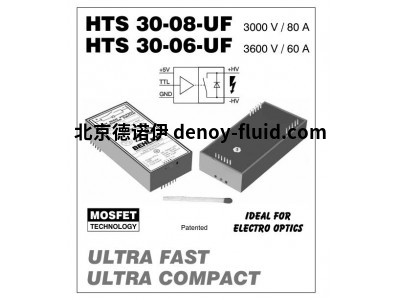

behlke HTS30-08-UF具有固定导通时间快速高压晶体管开关

产品代码： 型号包含电压、电流和接通方式的编码信息。 前几位数字表示电压（千伏），破折号前的最后一位数字表示接通方式（0 = 固定接通时间，1 = 可变接通时间）。破折号后的数字表示电流（安培 x10）。特殊功能由第二个破折号后的字母编码。例如 HTS 30-06-UF：HTS = 高压晶体管开关，3 = 3 kV，0 = 固定接通时间，06 = 60 安培，UF = 超高速

快速高压晶体管开关

描述 UF 系列超高速晶体管开关的显著特点是上升时间极短，在很宽的工作电压和负载范围内保持不变。与传统的高压开关元件（如气体放电管和火花隙）相比，BEHLKE 开关不会出现老化效应，其使用寿命比任何其他经典高压开关都要高出几个数量级。

这种开关非常容易操作，只需要一个稳定的+5.00 VDC 辅助电源和控制端的 TTL 兼容触发信号。由于施密特触发器的输入特性和极高的信号放大率，开关行为和接通上升时间都不会受到触发脉冲波形的影响。触发后，开关的导通时间约为 100 纳秒。更短的导通时间可通过导通时间选项 OT-5ns、0T-10ns 和 0T-20ns 分别产生持续时间为几纳秒的脉冲。如果关断上升时间是次要考虑因素，也可以定制 20 ns 以上的导通时间。30 ns 以上的导通时间也可以通过选项 OT-P（可编程导通时间）在一定范围内进行调整。开关周期后的恢复时间小于 1us ，因此脉冲串频率最高可达 1MHz。

内部驱动电路提供信号调节、辅助电压监控、频率限制和温度保护功能。如果出现故障（辅助电压 <4.75 VDC、频率 >f（最大值）和温度 >75°C），红色 LED 将显示错误，开关将在故障条件持续时间内分别被抑制至少 1 秒，同时会产生一个与 TTL 兼容的故障信号（低电平=故障）。

标准塑料外壳是低功率/低频率应用的低成本解决方案，最大功率为 5 瓦。另一种冷却方法是接地冷却法兰，可选 GCF。其优点是通过接地散热器简化了散热，减少了安装空间，但 GCF 选件也意味着耦合电容的增加，从而导致上升时间变慢。根据电路的不同，使用选件 GCF 时，上升时间可能会增加约 10%至 50%。

电路设计建议 为了实现最长的导通上升时间和最佳的高压脉冲形状，所有引线和电路路径都应尽可能减小电感。Rs、Cer 和 Ce 等元件必须是 "无电感 "的，只能用尽可能短的导线/电路轨道连接。包括逻辑接地在内的接地导电轨道必须连接到公共接地点（星型接地）。高压配线和控制电路应始终保持一定距离。

具有固定导通时间、高 di/dt、超高速、MOSFET 的高压开关

具有极快导通上升时间的高压开关 ● 真正的栅极控制（无雪崩技术），可在各种工作温度和负载条件下实现最高可靠性 ● 阻抗极低 ● 电磁兼容性极高 ● 可提供 5 ns 至 1 μs 的导通时间选项 ● 设计用于安装在印刷电路板 (PCB) 上
