maxon电机变速箱组合279120用于大型罐体自动焊机

maxon电机变速箱组合279120用于管道焊机

A-max 32 GB 15W KL 2WE电机236657

A-max电机是一系列创新型高品质直流电机，配备强大的AlNiCo永磁体。我们电机的“心脏”是maxon无铁芯绕组，

该绕组已经过数百万次测试。这是用于紧凑、强大和低惯量驱动器的新技术。

额定电压下的数值

额定电压 36 V

空载转速 5830 rpm

空载电流 25.3 mA

额定转速 4100 rpm

额定扭矩（最大持续扭矩） 37.1 mNm

额定电流（最大持续电流） 0.66 A

失速扭矩 127 mNm

失速电流 2.17 A

最大效率 80

特性

终端电阻 16.6 Ω

终端电感 2.43 mH

扭矩常数 58.3 mNm/A

转速常数 164 rpm/V

速度/扭矩梯度 46.6 rpm/mNm

机械时间常数 21.4 ms

转子惯性 43.8 gcm²

热数据

外壳热阻 - 环境 7.5 K/W

绕组-外壳热阻 2.1 K/W

绕组热时间常数 17.7 秒

电机热时间常数 791 秒

环境温度 -20...+85 °C

最高绕组温度 +125 °C

机械数据

轴承类型 Waelzlager

最高转速 6000 转/分钟

轴向游隙 0.12 - 0.22 mm

径向游隙 0.025 mm

最大轴向载荷（动态） 7.6 N

压紧配合的最大力（静态） 110 N

(静态，轴支撑） 0 N

最大径向载荷 32 N，距法兰 5 mm

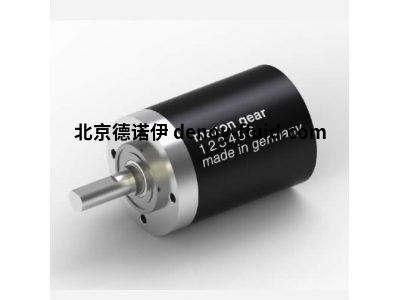

GP32A 4.5NM 4ST KL i=411 : 1行星齿轮箱166177

与maxon电机相匹配的精密正齿轮和行星齿轮箱。齿轮可以直接适应输送设备中所需的电机。

电机小齿轮是第一级的输入齿轮，刚性固定在电机轴上。

齿轮箱数据

减速比 411 : 1

绝对减速器 359424/875

电机轴最大直径 4 毫米

级数 4

最大持续扭矩 4.5 牛米

最大间歇扭矩 6.5 牛米

旋转方向，驱动至输出 =

最大效率 60

空载平均间隙 1 °

质量惯性 0.7 gcm²

减速机长度 (L1) 49.8 mm

最大传输功率（连续） 7.5 W

最大传输功率（间歇） 9.4 W

maxon电机变速箱组合279120用于管道焊机
