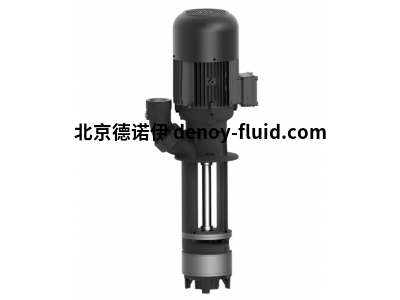

BRINKMANN快吸式沉水泵SZG701/220用于抽送夹带大量空气的介质

BRINKMANN快吸式沉水泵SZG701/220用于磨削

BRINKMANN快吸式沉水泵SZG

SZG系列配备了研发的"BRINKMANN气液分离系统" 特别适用于抽送夹带大量空气的介质(研磨油) ，

针对高速磨削加工中的应用。

一旦液面达到吸入端时,快吸式沉水泵能快速进入稳定的工作状况。

SZG 系列提供了一个法兰于连接压力表。

该法兰可用于水平及垂直管路连接。

BRINKMANN快吸式沉水泵

安装在水箱上

45度 SAE法兰，管路连接方便

寿命长，由于耐磨轴承

获得研发的BRINKMANN气液分离功能

多级形式（急剧升降的性能曲线）

沉水深度最大1.5m

可在泵的吸入端选配搅拌器，搅开磨削泥

应用实例

油或水基冷却液

磨削应用的回液泵

扬升泵（单级）

BRINKMANN SZG701/220结构

泵体 铸铁

端盖 铸铁

轴向叶轮 铸钢

径向叶轮 铸钢

轴 钢

技术数据

流动黏度 ...45 mm²/s (45 cSt)

工作温度 0...80° C

流量 300 l/min

扬程 15m

高度  503mm

沉水深度  220mm

重量 66.0kg

功率 3.3kw

电压 220-240V

频率 50Hz

电流 11.6A

转速 2930 rpm

BRINKMANN快吸式沉水泵SZG701/220用于磨削
