AQ空气传感器FCS35-50敏感性介绍-提供技术
空气传感器FCS35-50敏感性介绍-提供技术

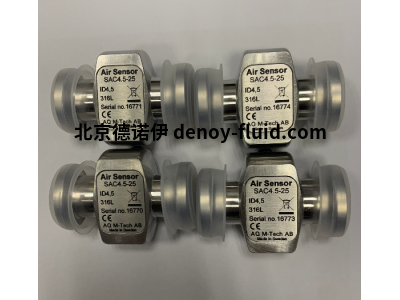

空气传感器
流经空气传感器的液体通过超声波进行监测,并由连接的超声控制器检测气体或颗粒的存在。
空气传感器可靠且易于使用。它由一体式车削而成,内部光滑,Ra值低。
超声控制器 D72 / DP72
超声控制器 D72 / DP72 建议与空气传感器一起使用。它安装在DIN导轨上,可以连接到两个空气传感器。
气泡检测原理
流经空气传感器的液体中的气泡通过超声波进行监测。在空气传感器内部,两束低强度超声波在垂直于液体流动的方
向上穿过液体路径。
如果气泡进入其中一个超声波束,超声波将被部分反射,超声波的强度将降低。控制器不断测量超声波的强度,
如果强度低于阈值,则检测到气泡。
此外,致密物质可以以与气泡类似的方式反射超声波,并将被检测到。
敏感性
气泡的灵敏度可以设置为高、中、低、非常低和非常非常低。
当灵敏度设置为高(阈值 40%)时,可以检测到直径约为 2 毫米或更大的单个气泡通过空气传感器。
灵敏度设置为中等(阈值:25%)时,可以检测到直径约为 3 毫米或更大的单个气泡。
当灵敏度设置为低(阈值 25%)时,可以检测到直径约为 10 毫米的单个气泡或两个较小的气泡 (3mm)。
空气传感器的灵敏度低,需要两个超声波束同时检测气泡。
由于两个超声波束在液体流动方向上相隔很短的距离,因此必须有一个非常大的气泡或两个较小的气泡才能实现
气泡检测。
微小(微观)气泡通常均匀分布在流动的液体中,如果气泡量足够高,则灵敏度设置为高、中或低。
当灵敏度设置为非常低或非常非常低的灵敏度时,使用不同的测量技术使空气传感器对任何大小的气泡都非常不敏感,
即使是微小的(微观)气泡。
但是,空气传感器会检测到它何时为空。当使用非常低的灵敏度时,
空气传感器最好安装在垂直液体流动的情况下,否则水平空气传感器内的残留液体可能会被检测为液体。
安装空气传感器
一个或两个空气传感器可以连接到一个超声控制器 D72 或 DP72。空气传感器应按照国家规定安装。
应由具有所需知识的人员进行安装。
电缆
空气传感器的电缆连接到屏障(危险侧)。最大电缆长度为 10 米。类似的电缆将屏障(安全侧)
连接到超声控制器 D72 / DP72。
电缆屏风很重要,因为它可以防止外部噪音进入。因此,必须屏蔽所有电缆并将屏幕接地。
电缆的内屏在屏障处接地。除此之外,外屏可以通过屏蔽电缆接头连接到地面。
型号
FCS9.4-25
FCS10-25
FCS15.75-25
FCS15.75-50
FCS16-25
FCS16-50
FCS22-50
FCS22.1-50
FCS35-50
FCS46-64
FCS60.2-77
