德国SMW-AUTOBLOK卡盘套件KIT-RR

产品介绍

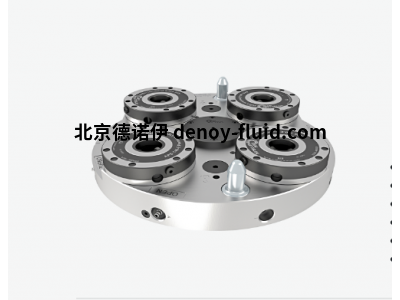

手动旋转盘 Ø520

带 2 个用于手动打开和涡轮增压的气动连接

五个 APS 的手动操作

带 APS 190 和 4 APS 160 手动操作

适用于 Ø 500 和 Ø 650 托盘和卡盘的手动刀具快速设置

托盘/工具快速设置

卡盘在车削主轴上快速安装 Ø500 和 Ø650，卡盘和气缸之间手动连接（用螺钉）

• 定位精度 < 0.005 毫米
• 主要部件经过表面硬化处理，确保更高的精度和更长的使用寿命
• 气动打开（OPEN）/弹簧关闭+涡轮
• 手动打开/关闭

  张磊 QQ：2850590598   手机：18301216381 电话：010-64717020-117 传真：010-84786709-666 邮件：sales11@handelsen.cn

手动旋转板 Ø650

带 2 个用于手动打开和涡轮增压的气动连接

五个 APS 的手动操作

带 APS 190 和 4 APS 160 手动操作

适用于 Ø 650 和 Ø 800 托盘和卡盘的手动刀具快速设置

• 托盘/工具快速设置
• 卡盘在车削主轴上快速安装 Ø650 和 Ø800，卡盘和气缸之间手动连接（用螺钉）
• 定位精度 < 0.005 毫米
• 主要部件经过表面硬化处理，确保更高的精度和更长的使用寿命
• 气动打开（OPEN）/弹簧关闭+涡轮
• 手动打开/关闭

手动旋转板 Ø1000

带 2 个用于手动打开和涡轮增压的气动连接

七个 APS 的手动操作

配备 APS 250 和 6 APS 160 手动操作

适用于 Ø 1000 和 Ø 1250 托盘和卡盘的手动工具快速设置

• 托盘/工具快速设置
• 卡盘在车削主轴上快速安装 Ø1000 和 Ø1250，卡盘和气缸之间手动连接（用螺钉）
• 定位精度 < 0.005 毫米
• 主要部件经过表面硬化处理，确保更高的精度和更长的使用寿命
• 气动打开（OPEN）/弹簧关闭+涡轮
• 手动打开/关闭

手动旋转板 Ø1400

带 2 个用于手动打开和涡轮增压的气动连接

九个 APS 的手动操作

带 APS 250 和 8 APS 160 手动操作

适用于 Ø 1400-1600 和 Ø 1800 托盘和卡盘的手动刀具快速设置

• 托盘/工具快速设置
• 卡盘在车削主轴上快速安装 Ø1400、Ø1600 和 Ø1800，卡盘和气缸之间手动连接（用螺钉）
• 定位精度 < 0.005 毫米
• 主要部件经过表面硬化处理，确保更高的精度和更长的使用寿命
• 气动打开（OPEN）/弹簧关闭+涡轮
• 手动打开/关闭

转盘配件

气动旋转歧管/适配器/盖

适用于旋转板的配件

• 气动歧管：4 个气动进料旋转歧管，与标准 RU 2-22 旋转接头配合使用
• 气动歧管：用于 APS 模块的 3 个气动进给旋转歧管 自动操作
• 适配器法兰 ISO-A：直接、变径和增径装配
• 盖：140 APS 和 160 APS 的磁铁保护盖
• 盖：190 APS 和 250 APS 的磁铁保护盖
