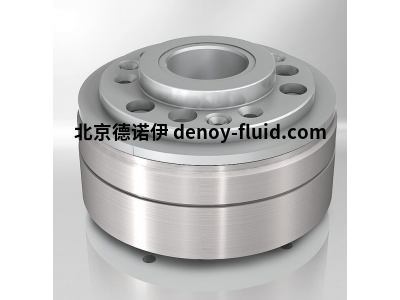

德国Kendrion永磁制动器/PM系列/高功率/高耐度/高精度

  康德瑞恩永磁制动器具有高功率密度、高精度和耐用性。它们非常适合用于伺服电机、机器人、自动化、风力涡轮机、医疗技术以及非电机应用。康德瑞恩提供现成的标准化制动器以及定制的制动器解决方案，并为其客户的产品选型提供技术支持。请联系我们。

无扭力反冲的扭矩传递和零残余扭矩

永磁制动器主要用于需要很高功率密度的应用场合。典型的例子是大概率的伺服电机、高精密的机床、机器人和风力涡轮机。如果对精度或者环境温度有高的要求，永磁制动器是我们客户的首选。



制动器的主要任务是承载大的载荷。无背隙的轴毂连接保障驱动装置可以达到非常高的定位和保持精度。 另一个重要的功能是在发生电力故障的情况下能够使负载急停。永磁制动器由于其独特的设计，在这种工况下能够达到非常高的急停次数。此外，用户不必在意制动器是安装在垂直还是水平位置，因为特殊的转子设计使得打开制动器绝无残余扭矩产生。因此，永磁制动器特别适用于那些原则上要求不能在启动过程产生研磨性粉尘的应用。



永磁制动器主要被集成到电机中。然而，IP防护等级要求不高的情况下安装方案则有了更多的可能。



作为一个全系列制动器产品供应商，我们不断开发我们的产品，以满足市场日益增长的需求。除了现有的标准制动器，我们还提供客户定制的制动器解决方案，并为客户制动解决方案的选型提供技术支持。



PM系列即永磁制动器，其制动力是由永磁场产生的。因此，制动器在断电状态下工作，并能够实现以下功能：保持、定位和紧急制动。制动力的消除是由反作用力的电磁场产生的，即使在断电的情况下，也能提供高度的安全性。永磁制动器的特点是安全可靠且无残余扭矩，并能无背隙地传递制动扭矩。



工作原理

永磁制动器的设计是一款单面摩擦的干式制动器。由永磁场产生的力来产生制动效果。为了消除制动作用力，永磁体的磁通量被一个交替的电磁场所抵消（电磁释放系统）。电枢和法兰轮毂之间的零反冲连接确保了制动扭矩零反冲地传递到机器轴上（如电机轴），并可靠地释放永磁单面制动器的零残留扭矩。由于这些特点，永磁制动器是伺服电机应用的理想选择。



制动器设计

电磁线圈被紧固地安装在永磁制动器的内外圈之间。连接场线圈所需的飞线在制动器圆周上出口。安装在内外环法兰之间的永磁体产生轴向的制动作用所需的磁场。衔铁与轴套通过分段弹簧和铆钉紧固件连接，以建立一个可轴向移动、防扭和无摩擦的连接。这确保了在水平或垂直制动过程中零残余扭矩。永磁制动器的衔铁和外圈之间的额定气隙在制动器安装过程中可以调整（例如通过安装公差）。轴套与设备轴（如电机轴）的连接方式是防扭并轴向固定的。永磁磁场吸引并拉动衔铁与外环或内环摩擦接触，产生制动作用。当对永磁制动器的电磁线圈施加直流电时，交变的电磁场抵消了永磁场对衔铁的作用力，制动器被释放。除了分段弹簧施加的最小力，被制动的轴不受其他任何轴向力的影响。
