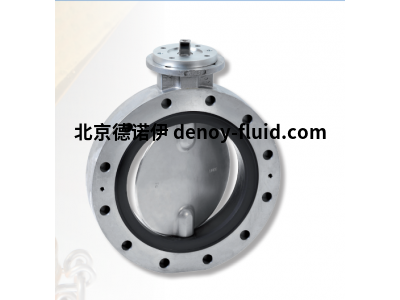

德国WAREX Valve蝶阀DKZ 103/法兰夹头 / Butterfly Valve

系列103是一种紧密密封的插入式法兰阀，适用于符合德国工业标准EN 1092的法兰。阀门绝对气密，符合DIN EN 12266泄漏率a。外壳是一件式的，密封套管有两种设计——可更换的或固定硫化的。截止阀适用于固体、液体和气体介质，温度范围为–40至+200°c。该系列也可用作温度超过200°c的热气体的节流阀(金属密封关闭)

免维护设计

大体上自立的住房

中心定位的阀盘设计用于促进良好的流动，

带有特殊的轴连接，在两个流动方向上提供绝对密封

带有横向重叠和额外密封边缘的密封件提供了

法兰之间的完美密封，无需任何额外的法兰密封

也可用于Ex版本，适用于0/20区，包括EC型检测

轴端和电枢头的设计适合各种驱动。

接口符合DIN/ISO 5211

房屋

硅铝(铝)、钢、不锈钢

阀盘

钢、不锈钢、层压、研磨和抛光

袖子

丁腈橡胶、Hypalone、三元乙丙橡胶、FPM、硅树脂等

轴

不锈钢1.4571 + 1.4057 + 1.4542

轴瓦

质谱、聚四氟乙烯、青铜、聚醚醚酮

o型圈

NBR，FPM



锁止盖作为自由基的基本元件 用于在 DIN 或 ANSI 法兰之间调和的波浪末端。 尺寸范围:DN 50 - DN 1200 工作温度: - 40°C 至 + 200°C * 压差: 高达 16 bar* 袖带可更换或固定 火山化 * 使用限制始终取决于标称范围, 温度,材料组合,关键 指定的参数。带自由轴的蝶阀基本元件 根据DIN或ANSI安装在法兰之间。 ▲公称宽度范围:DN 50 - DN 1200 ▲工作温度:- 40摄氏度至+ 200摄氏度* ▲压差:高达16巴* ▲套管:可更换或固定硫化 *操作限制取决于标称宽度、温度和复合材料。至关重要的是参数 在确认中设置
