Elbe万向轴0.109.130.0202用于包装机械贴标机

当传感器发出贴标物准备贴标的信号后，贴标机上的驱动轮转动。由于卷筒标签在装置上为张紧状态，当底纸紧贴剥离板改变方向运行时，标签由于自身材料具有一定的坚挺度，前端被强迫脱离、准备贴标。此时贴标物体恰好位于标签下部，在贴标轮的作用下，实现同步贴标。贴标后，卷筒标签下面的传感器发出停止运行的信号，驱动轮静止，一个贴标循环结束。

贴标机万向节的具体安装位置会根据贴标机的型号和设计有所不同，但一般来说，万向节通常安装在贴标机的关键转动或调整部位，以便实现标签的灵活定位和贴附。在贴标机的上下料、标签传送、标签定位或贴附等过程中，万向节可能起到调整角度、保持灵活性或确保稳定性的作用。例如，在贴标机的标签传送系统中，万向节可能被用来连接传动轴和标签传送机构，以便在标签传送过程中能够灵活调整方向或角度。

我们的elbe万向轴应用在贴标机上的主要是较小的型号，例如

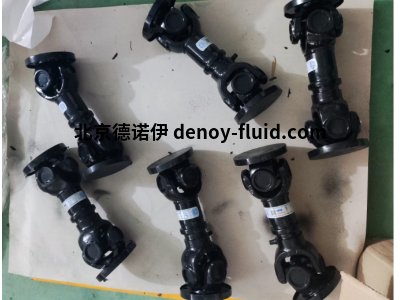

型号0.109.130.0202，该型号为短版本的万向轴如下图所示，它的偏转角度为20°，两侧的连接法兰直径为90mm，最短长度225mm，伸缩长度有25mm和40mm两种可选，可传递扭矩1700-2200Nm。

贴标机一般有以下部件组成

（1）放卷轮。为被动轮，用于安放卷筒标签。通常装有可调节摩擦力的摩擦制动装置，目的是控制卷筒速度及张紧力，保持平稳输纸。

（2）缓冲轮。工同弹簧相连，可往复摆动。目的是当装置启动时能吸收卷筒材料的张紧力，保持材料同各辊接触，防止材料断裂。

（3）导向辊。由上下两个组成，起卷筒材料的导向和定位作用。

（4）输送装置，对被贴标的产品有序平稳的输送。

Elbe万向轴一般也在一些较大产品的输送装置中用的到，通过电机驱动减速机，万向轴带动驱动轮平稳运行。根据不同的使用场景，我们可以提供190Nm至27000Nm的各扭矩值的产品，并且可根据客户使用情况确认型号及定制长短尺寸，以满足不同客户需求，欢迎了解。
