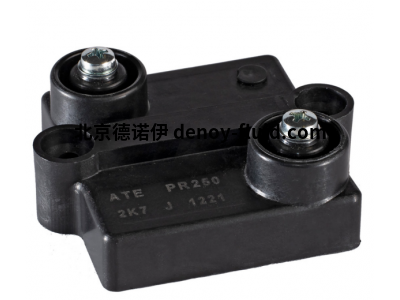

ATE厚膜电阻器PR250T 22K K 1521用于缓冲器
PR系列厚膜电阻器(100 W 至 800 W)具有低寄生电感,适用于缓冲器和滤波器等应用。
特征
非常高的功率/体积比易于组装和布线,具有显著的成本优势。本质上是无感的,适用于高频应用。
单个型号可耗散高达 500W 的功率。所有材料均符合 UL94-V0 标准。
规格
-额定功率:250W(散热器温度为 100°C)
-数值范围:1R0 至 1MΩ,E12 系列
-公差:标准 10%,根据要求可达 1
-温度系数:±100 ppm/°C
-最大工作电压:5000 Vac
-工作温度:-55°C 至 +155°C
-绝缘强度:7000 Vac (12000 Vac x PR250T)
-绝缘电阻:500V 时 > 105 MΩ
-表面绝缘距离:42 毫米(65 毫米 x PR250T)
-空气中放电距离:16 毫米(29 毫米 x PR250T)
-部分放电:< 10 pC @ 5000 Vac
-电感:80 nH
-并联电容:40 pF
-对地电容:< 120 pF
-过载:4 Pn x 10 秒
-热阻:0.15 °C/W
-散热器平面度:最大 0.05 毫米
-散热器表面粗糙度:最大 6.3 µm
-导热脂:高导电率 1 W/mk
-端子螺钉固定扭矩:2Nm(静态)
-底座螺钉固定扭矩:2Nm(静态)
-重量:100 克(130 克 x PR250T)
-选项 - 对于 R039 <R< 1R0 值,可提供金属箔型 PR500M
公差表:
K 10%;J 5%;H 3%;G 2%;F 1%;D 0.5%(数值大于 1R0 时)。
