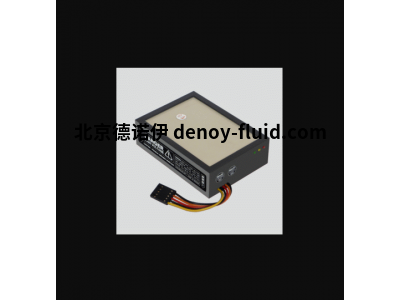

Behlke快速高压开关HTS30-08-UF产品讲解





德国 Behlke 公司的 HTS 30 - 08 - UF 超快速高压开关在高压脉冲技术领域占据着地位，以其出色的性能满足了众多对高压、快速脉冲有严格要求的应用场景。







一、产品概述







HTS 30 - 08 - UF 超快速高压开关是基于先进的半导体技术设计制造的一款高性能器件。它主要应用于需要快速切换高压脉冲的场合，能够在纳秒级时间内实现导通与关断动作，从而精准控制高压脉冲的传输与释放，为各类高科技设备与实验系统提供了可靠的脉冲控制解决方案。







二、技术参数







1. 反向阻断电压（V_RRM）：额定值为 3000 伏。这一参数确保了开关在高压电路中能够有效阻挡反向电压，防止电流逆流对系统造成损害，使得它可以在诸如高压脉冲发生器、等离子体激励源等设备中稳定工作，保障整个电路的安全运行。







2. 通态平均电流（I_T(AV)）：可达 80 安培。该指标表示在正常工作状态下，开关能够持续稳定通过的平均电流大小。在一些中等功率但对脉冲频率和响应速度有较高要求的应用中，80 安培的通态平均电流足以满足需求，例如在某些激光脉冲调制电路或高频电磁脉冲发生装置中，可有效控制脉冲能量的传输与释放。







3. 脉冲上升时间（t_r）：极其迅速，通常可低至 10 纳秒以内。这是 HTS 30 - 08 - UF 的一项关键优势，超短的脉冲上升时间使得它能够在极短时间内建立起高压脉冲，对于要求高精度时间控制和陡峭脉冲前沿的应用场景意义非凡。比如在雷达脉冲发射系统中，快速的脉冲上升可以提高雷达的分辨率与探测精度；在高速数据传输中的脉冲整形电路里，能够确保信号的快速准确传输，减少信号失真。







4. 脉冲宽度（t_p）：可根据具体应用需求和外部电路设置在较宽范围内调节，一般最小脉冲宽度能达到数十纳秒级别。这种灵活的脉冲宽度调节能力使其适应多样化的脉冲应用，无论是需要窄脉冲的高精度触发场景，还是相对宽脉冲的能量传输应用，都能通过合理的电路设计来实现。







三、设计特点与核心技术







1. 半导体结构优化：采用特殊设计的半导体芯片结构，通过精确控制半导体材料中的掺杂浓度与分布，形成了高效的 PN 结和载流子传输通道。这种结构在保证高电压阻断能力的同时，极大地降低了导通电阻，减少了开关导通时的能量损耗，从而提高了整体的能量转换效率，并且有助于实现快速的开关动作。







2. 先进的封装技术：拥有专门设计的封装形式，注重散热性能与电气绝缘性能的平衡。封装材料具备高绝缘强度，能够有效隔离高压环境下的电场干扰，确保开关在复杂电磁环境中稳定工作。同时，内部的散热结构设计巧妙，通过散热片与芯片的紧密结合以及封装外壳的散热鳍片等设计，能够快速将芯片工作时产生的热量散发出去，避免因过热导致的性能下降或器件损坏，保障了长时间连续工作的可靠性。







3. 触发控制精准性：其触发电路设计精密，对触发信号的电压、电流和脉冲时序要求严格但控制精准。通过优化的触发电路设计，能够在接收到合适的触发信号后，迅速使开关从阻断状态转换为导通状态，并且在脉冲结束后及时恢复阻断，整个过程响应迅速且稳定可靠，有效避免了误触发和延迟触发等问题，为高精度脉冲控制提供了坚实基础。







四、应用领域







1. 激光技术领域：在各类激光设备中发挥关键作用。例如在固体激光器的 Q 开关电路中，HTS 30 - 08 - UF 可快速切换脉冲，控制激光谐振腔的损耗，实现激光脉冲的高频率、窄脉宽输出，从而提高激光的峰值功率和光束质量。在激光测距、激光加工（如精细雕刻、微孔加工等）以及激光医疗美容等应用中，这种精准的脉冲控制有助于提升设备的性能和加工效果。







2. 雷达与通信系统：在现代雷达系统的脉冲发射机中，作为核心的脉冲开关元件。它能够按照雷达系统的时序要求，快速产生高功率、高精度的射频脉冲，通过天线辐射出去，实现对目标的探测与跟踪。在高速通信系统的脉冲调制电路里，可对高频信号进行快速脉冲调制，提高数据传输速率和信号质量，满足日益增长的高速通信需求。







3. 等离子体研究与应用：用于等离子体的产生与控制实验装置。在等离子体物理研究中，能够提供快速上升的高压脉冲来激发气体形成等离子体状态，并且通过调节脉冲参数来研究等离子体的各种特性，如等离子体的密度、温度、电离度等。在工业等离子体应用方面，如等离子体蚀刻、等离子体镀膜等工艺中，可精确控制等离子体的产生与作用时间，提高工艺的稳定性和产品质量。







4. 脉冲功率测试与实验平台：在各类脉冲功率技术的研究与测试平台中广泛应用。可用于构建高精度的脉冲功率电路，模拟不同的脉冲波形和能量水平，对电子设备、电气系统在脉冲环境下的性能进行测试与评估，为电力电子设备的抗脉冲干扰设计、脉冲功率系统的优化设计等提供重要的实验数据和技术支撑。







五、产品优势与市场竞争力







1. 快速脉冲响应：其纳秒级的脉冲上升时间在同类型产品中处地位，能够满足对脉冲前沿陡峭程度和响应速度要求应用场景，相比其他传统高压开关，在高速脉冲控制方面具有明显优势，可显著提升整个系统的工作效率和性能指标。







2. 良好的参数平衡：在反向阻断电压、通态平均电流等主要技术参数之间实现了较好的平衡。既具备足够的高压阻断能力和一定的电流承载能力，又能保持快速的脉冲响应特性，这使得它能够适用于多种不同功率和电压等级要求的应用场合，而无需针对不同应用频繁更换开关器件，降低了系统设计与维护的复杂性。







3. 高可靠性与稳定性：通过先进的半导体制造工艺、精心设计的封装结构以及严格的质量控制体系，确保了产品在长期运行过程中的可靠性和稳定性。较低的故障率和稳定的性能表现，减少了设备停机维护时间和成本，在工业生产、科研实验等对设备连续性和稳定性要求较高的领域具有很强的竞争力。







六、使用注意事项与维护要点







1. 触发信号要求：触发信号的电压幅值、电流大小和脉冲宽度必须严格按照产品手册规定的参数范围进行设置。过高的触发电压可能会损坏开关的触发电路，而过低则可能导致触发失败。同时，触发脉冲的上升沿和下降沿应尽量陡峭，以确保开关能够快速准确地响应。在设计触发电路时，应采用高质量的信号源和隔离元件，避免外界干扰信号对触发过程的影响。







2. 散热管理：由于在快速脉冲工作过程中会产生一定热量，因此需要重视散热问题。确保开关安装在通风良好的位置，并且散热片与开关之间的接触紧密且均匀。对于长时间连续工作或工作环境温度较高的应用场景，可考虑增加额外的散热措施，如强制风冷或水冷系统，以维持开关的工作温度在合理范围内，防止因过热导致的性能下降或器件损坏。







3. 电路保护设计：在使用 HTS 30 - 08 - UF 构建高压脉冲电路时，应配备完善的过压、过流保护电路。尽管该开关本身具有一定的电压和电流承受能力，但在电路出现故障（如负载短路、谐振等）时，可能会产生超出其额定值的电压和电流尖峰。过压保护可采用压敏电阻、瞬态抑制二极管等元件，过流保护可选用快速熔断器或电子保护电路，以确保在异常情况下能够及时切断电路，保护开关及其他电路元件的安全。







德国 Behlke HTS 30 - 08 - UF 超快速高压开关凭借其性能、广泛的应用领域以及高可靠性等特点，成为高压脉冲技术领域的一款优质产品，为众多高科技领域的发展提供了强有力的技术支持与保障。
