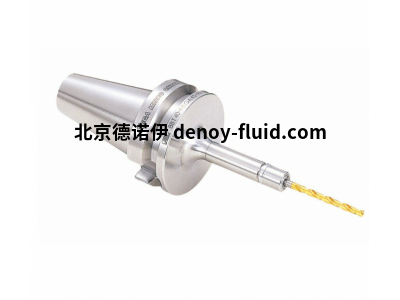

德国Big Kaiser微型卡盘BBT30-MEGA6S-60





产品概述







德国 Big Kaiser 的 BBT30-MEGA6S-60 微型卡盘是一款专为小直径刀具设计的高精度、高性能卡盘，主要应用于高速加工和狭小空间加工场合，在航空航天、汽车制造、精密模具加工等对精度和空间要求较高的领域有着广泛的应用 .







尺寸参数







该卡盘的外径尺寸为 14mm，内径尺寸即最大夹持直径为 6.05mm，安装面直径 φd1 为 16.3mm，卡盘总长度 l 为 60mm，卡盘前端到安装面的长度 l1 为 33mm，这些精确的尺寸设计使得卡盘能够在有限的空间内提供稳定的刀具夹持，并确保与机床主轴及其他部件的良好适配性.







性能特点







• 高精度：BIG KAISER 筒夹卡盘在筒夹头处的同心度，在 0xD 时保证小于 0.010mm，在 0.03xD 时小于 4μm，BBT30-MEGA6S-60 也不例外，能够保证刀具在高速旋转时的稳定性和精度，从而确保加工零件的尺寸精度和表面质量 .







• 高转速：最高允许转速可达 50,000min⁻¹，可满足高速加工的需求，有效提高加工效率。其超 slim 的设计以及优秀的动平衡性能，使其在高速旋转时能够保持平稳，减少振动和噪音，延长刀具和机床的使用寿命 .







• 强夹紧力：配备相应的 NBC6S 筒夹，能够为刀具提供稳定可靠的夹紧力，防止刀具在加工过程中出现松动现象，确保加工的安全性和稳定性，可用于各种小直径刀具的夹持，如钻头、铰刀、立铣刀等，适用的刀具直径范围为 0.45 - 6.05mm .







其他特点







• 兼容性好：采用 BBT30 接口，能够与市场上常见的 BBT30 机床主轴系统匹配，确保了卡盘与机床之间的刚性连接和动力传递效率 .







• 重量轻：自身重量仅为 420g，重量轻有助于减少机床主轴的负载，提高机床的响应速度和加工精度，在高速加工中优势明显，同时也便于操作和更换刀具 .







• 维护方便：其结构设计相对简单，易于拆卸和组装，方便进行日常的维护和保养，降低了使用成本和维护时间，提高了生产效率 。



德国 Big Kaiser 微型卡盘 BBT30 - MEGA6S - 60：精密加工的得力助手







德国 Big Kaiser 的 BBT30 - MEGA6S - 60 微型卡盘作为一款专为小直径刀具打造的高精度、高性能卡盘，在诸多精密加工领域发挥着关键作用，尤其适用于高速加工和狭小空间加工场景，广泛应用于航空航天、汽车制造、精密模具加工等行业。







其尺寸设计极为精巧，外径尺寸为 14mm，内径尺寸即最大夹持直径为 6.05mm，安装面直径 φd1 为 16.3mm，卡盘总长度 l 为 60mm，卡盘前端到安装面的长度 l1 为 33mm。这样的尺寸规格使它在有限空间内既能稳定夹持刀具，又能与机床主轴及其他部件适配。







这款卡盘，具备多项突出特点。在精度方面，BIG KAISER 筒夹卡盘在筒夹头处的同心度，BBT30 - MEGA6S - 60 同样如此，在 0xD 时保证小于 0.010mm，在 0.03xD 时小于 4μm。这使得刀具在高速旋转时能保持高度稳定，确保加工零件的尺寸精度和表面质量达水准。例如，在航空航天零部件的微孔加工中，该卡盘能够精准夹持微小直径钻头，钻出的孔径公差控制在极小范围内，满足了航空发动机叶片冷却孔等高精度加工需求。







高转速性能也是其一大亮点，最高允许转速可达 50,000min⁻¹，超 slim 设计与出色的动平衡性能让它在高速旋转时平稳运行，有效减少振动和噪音。在汽车制造领域的发动机缸体加工中，使用该卡盘夹持小直径立铣刀进行高速铣削，不仅加工效率大幅提高，而且加工表面粗糙度显著降低，提升了缸体的整体性能和使用寿命。







其配备的 NBC6S 筒夹能为刀具提供强劲且稳定的夹紧力，可有效防止刀具在加工过程中松动。适用于 0.45 - 6.05mm 的刀具直径范围，无论是钻头、铰刀还是立铣刀，都能被牢固夹持。如在精密模具加工里，对于模具上的细微结构和小孔加工，该卡盘可稳定夹持铰刀进行精铰操作，确保模具的精度和质量，延长模具的使用寿命，降低生产成本。







此外，BBT30 - MEGA6S - 60 卡盘还具有诸多优势。采用 BBT30 接口，与常见机床主轴系统兼容性，能保证卡盘与机床间的刚性连接与高效动力传递。自身重量仅 420g，较轻的重量可减轻机床主轴负载，提升机床响应速度与加工精度，在高速加工中优势尽显，同时也便于操作与刀具更换。其结构设计相对简单，易于拆卸组装，方便日常维护保养，降低了使用成本与维护时间，提高了生产效率。







综上所述，德国 Big Kaiser BBT30 - MEGA6S - 60 微型卡盘以其性能、精巧的设计和广泛的适用性，成为精密加工领域重要工具，为众多行业的高质量生产提供了有力保障。
